Подробное описание

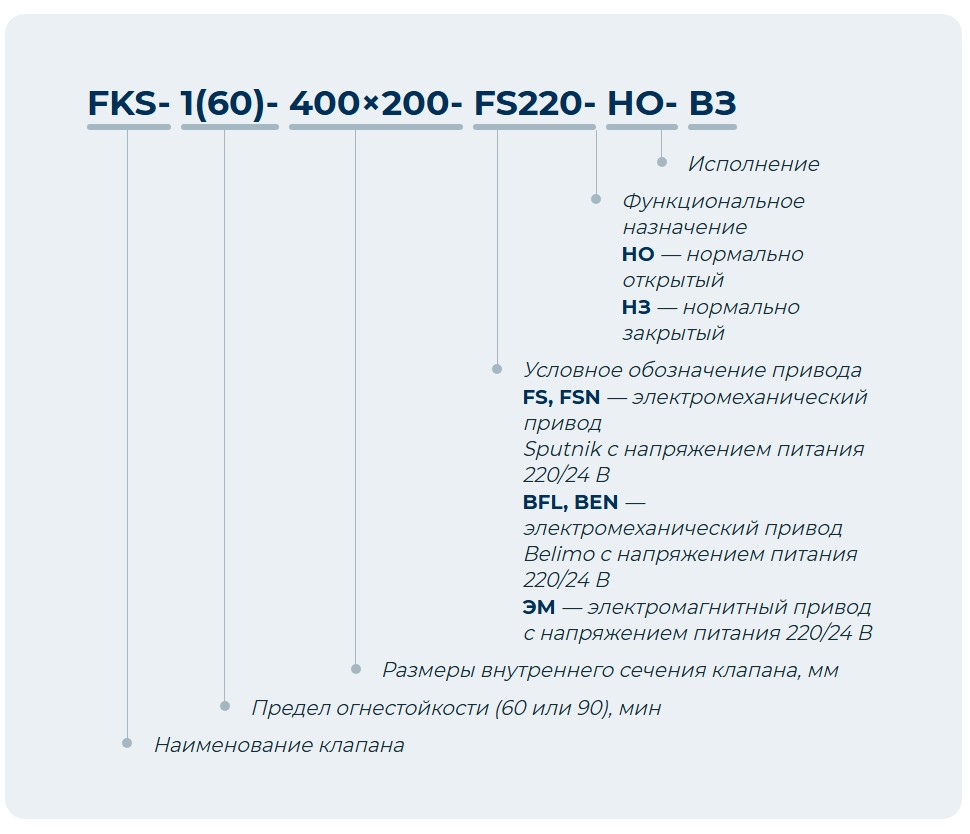

Клапаны противопожарные взрывозащищенные:
FKS-1(60)-ВЗ, FKS-1м(60)-ВЗ,
FKS-1(90)-ВЗ, FKS-1м(90)-ВЗ,
FKS-2(120)-ВЗ, FKS-2м(120)-ВЗ
изготавливаются нормально открытыми (НО), нормально закрытыми (НЗ) и дымовыми (Д) и двойного действия (ДД). Клапаны НО (огнезадерживающие) предназначены для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапаны НЗ (в том числе дымовые) используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с нормативными требованиями.
Нормируемый предел огнестойкости клапанов FKS-1(60)-ВЗ, FKS-1м(60)-ВЗ (ЕI60):
• в режиме нормально открытого клапана при тепловом воздействии со стороны механизма привода;
• в режиме нормально открытого клапана при тепловом воздействии со стороны, противоположной расположению механизма привода;
• в режиме нормально открытого клапана при установке на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости;
• в режиме нормально закрытого клапана.
Нормируемый предел огнестойкости клапанов FKS-1(90)-ВЗ, FKS-1м(90)-ВЗ (ЕI90):
• в режиме нормально открытого клапана при тепловом воздействии со стороны механизма привода;
• в режиме нормально открытого клапана при тепловом воздействии со стороны, противоположной расположению механизма привода;
• в режиме нормально открытого клапана при установке на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости;
• в режиме нормально закрытого клапана.

Взрывозащищенные клапаны могут устанавливаться в помещениях, отнесенных к категориям А или Б по взрывопожарной опасности в соответствии с Федеральным законом №123-Ф3 и СП 12.13130.2009, а также во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывчатых смесей, газов, паров с воздухом, слоёв горючей пыли и взрывчатых пылевоздушных смесей. Маркировка взрывозащиты клапанов FKS-1-ВЗ(ЕI60), FKS-2-ВЗ(ЕI90) —II Gb c Tx.
Клапаны соответствуют требованиям ГОСТ Р ЕН 1127-12009; ГОСТ РЕН 13463-1-2009. Клапаны оснащены электроприводами, помещенными в прочный стальной корпус с маркировкой взрывозащиты 1 ExdIICT6. Клапаны изготавливаются из оцинкованной, углеродистой (с последующей окраской) и нержавеющей стали по желанию заказчика. Клеммная колодка установлена во вводной коробке взрывонепроницаемой оболочки. Клапаны могут устанавливаться в любой пространственной ориентации. Степень защиты от внешних воздействий по ГОСТ 14254-96-IP 66. Вид климатического исполнения — УЗ по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Применение клапанов осуществляется на основании Разрешения Федеральной службы по экологическому, технологическому и атомному надзору.

Предел огнестойкости FKS-1-ВЗ (60) — 1 час:
— в режиме НО EI60;
— в режиме НЗ клапана EI90;
— в режиме дымового E90.
FKS-1-ВЗ (90) — 1,5 часа:
— в режиме НО EI90;
— в режиме НЗ клапана EI120;
— в режиме дымового E120.

Масса клапанов с электромеханическим приводом, кг
