Подробное описание

Решетка декоративная DGS применяется в качестве дополнительного аксессуара к клапанам DKS (КДМ-2м). Особенностями данной решетки являются низкое аэродинамическое сопротивление, улучшенный дизайн, простота конструкции. Стандартный цвет — белый RAL9016. По желанию заказчика возможна окраска в любой цвет по каталогу RAL. Решетка крепится к стене видимым болтовым соединением.

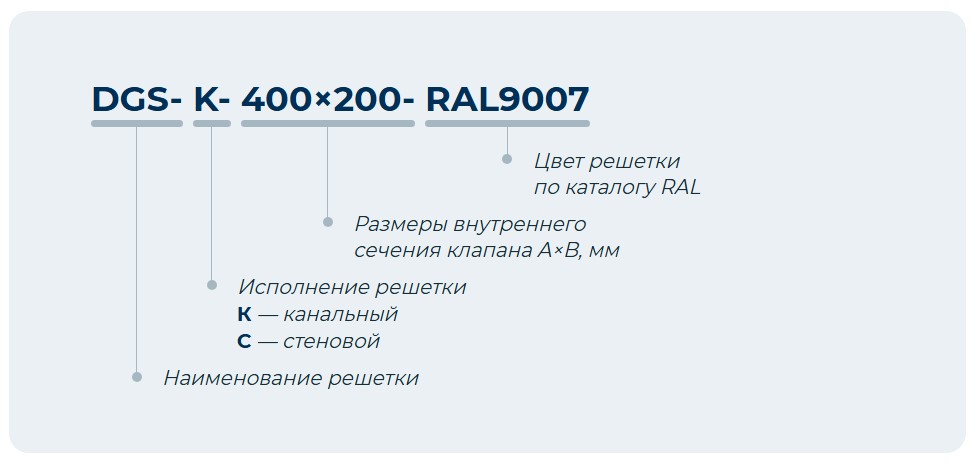

Для канального КДМ:

A1 = A + 64, мм;
B1 = B + 64, мм.
Для стенового КДМ:
A1 = A + 100, мм;
B1 = B + 110, мм.
Где A и B — размер внутреннего сечения клапана, мм.

Обозначение на схеме

1 — корпус решетки;
2 — стена;
3 — крепление решетки;
4 — фланец клапана;
5 — цементно-песчаный раствор;
6 — корпус клапана.
