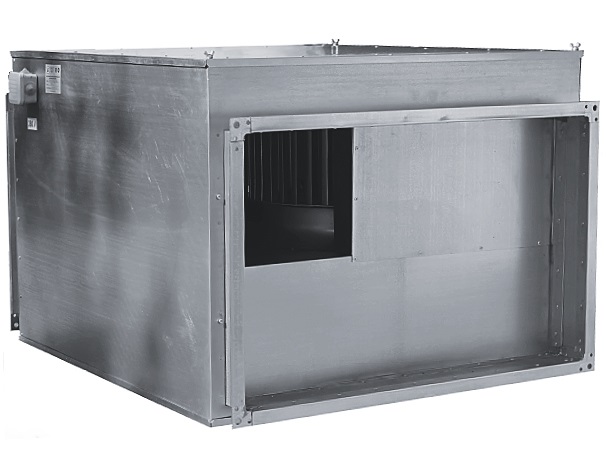

Вентилятор канальный SVP/SVPH

Характеристики

Плотность

44 кгм3

Водопоглащение

180 см3м2

Температура

от –30 до +40°С

Скачать PDF

Заказать звонок

Подробное описание

Канальный вентилятор SVP/SVPH предназначен для перемещения воздуха и других невзрывоопасных газовых смесей. Вентилятор устанавливается непосредственно в прямоугольный канал систем и используется как для внутреннего так и для наружного применения в условиях умеренного климата. Допустимая температура перемещаемого воздуха от –30 до +40°С. Канальный вентилятор SVPH используется в системах вентиляции и кондиционирования воздуха, где предъявляются повышенные требования к допустимому уровню шума, создаваемого вентиляционным оборудованием. Для снижения уровня шума, создаваемого рабочим колесом и двигателем, вентиляторный блок помещается в специальный звукоизолирующий кожух. Кожух имеет съемную панель для облегчения обслуживания вентилятора и электродвигателя. В стандартном исполнении вентилятор изготовлен из оцинкованного стального листа. Рабочие колеса вентилятора статически и динамически отбалансированы. Диффузоры вентилятора изготовлены из алюминия или стеклопластика, электромоторы из сплавов алюминия, меди, пластмасс. Постоянный входной контроль материалов обеспечивает надежность работы вентилятора в целом. В вентиляторе применяются асинхронные однофазные и трехфазные компактные электродвигатели с внешним ротором и якорем с высоким омическим сопротивлением. Конструкция вентилятора позволяет охлаждать электродвигатель при работе потоком воздуха. В шумозащищенных вентиляторах SVPH в качестве звукопоглощающего материала звукоизолирующего кожуха используются сэндвич-панели толщиной 25 мм с наполнителем из пенополиуретана.

Важно!

Электродвигатели вентиляторов нельзя защищать обычными токоограничивающими предохранительными элементами! Вентилятор типа SVP/SVPH 1000х500 имеет назад загнутые лопатки, остальные типоразмеры имеют вперед загнутые лопатки.

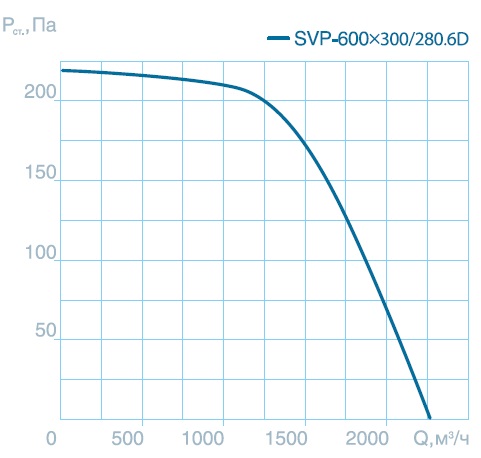

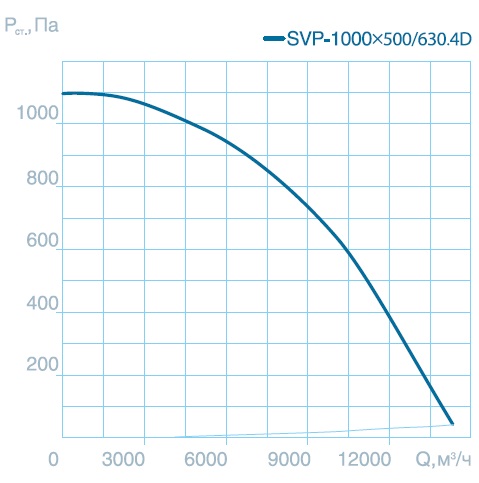

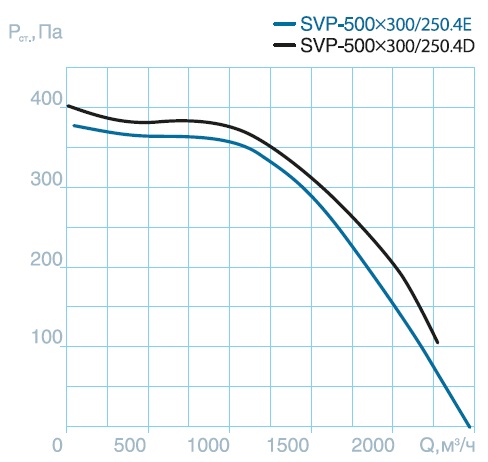

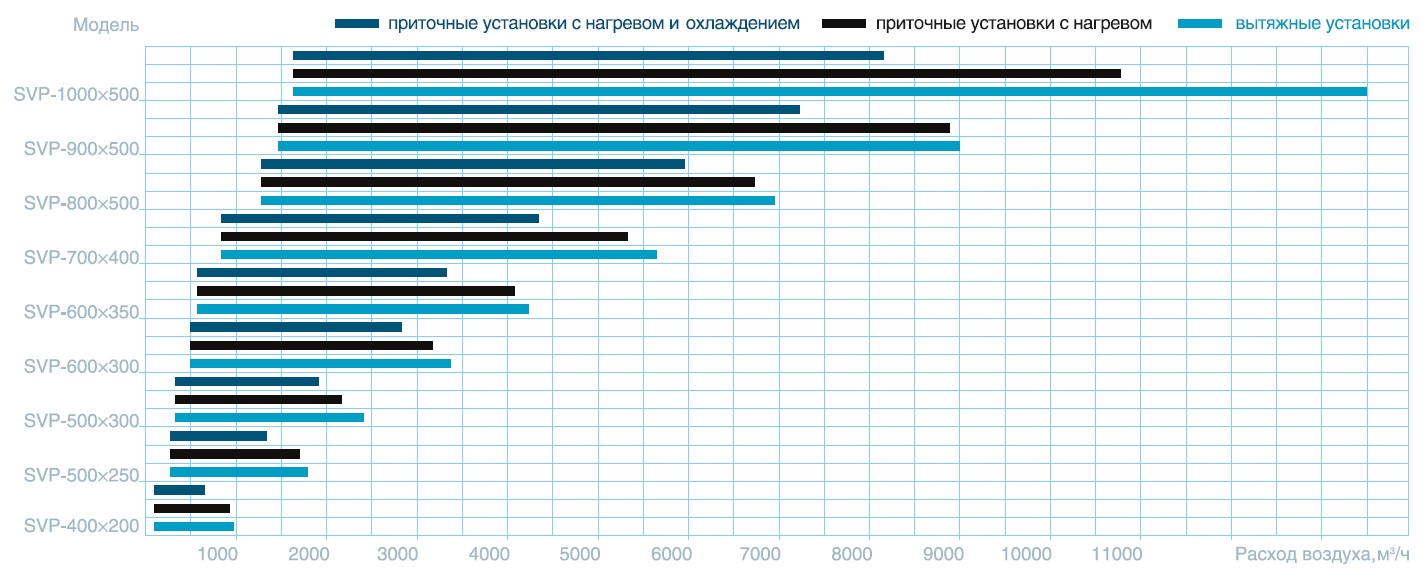

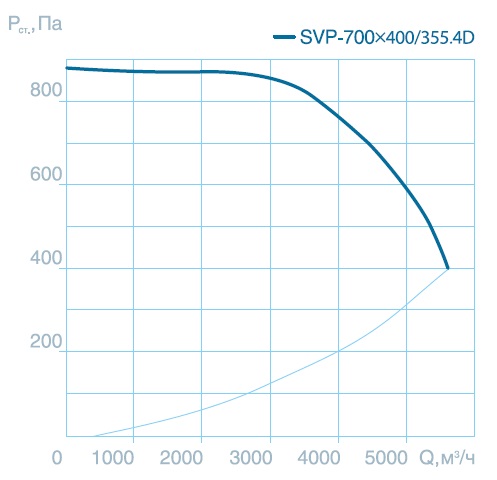

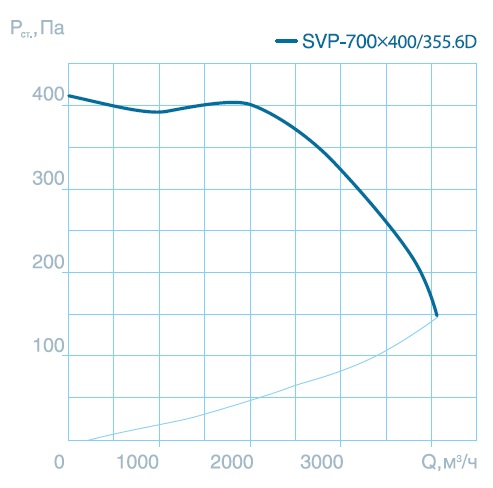

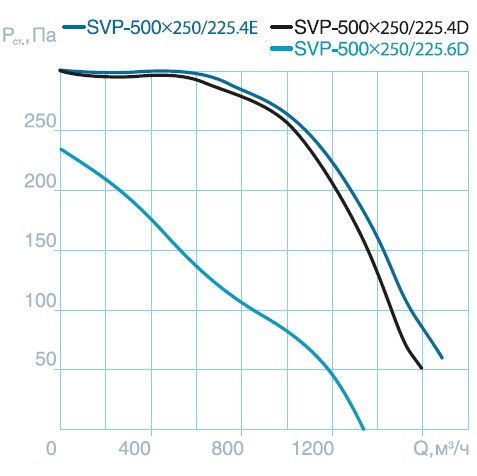

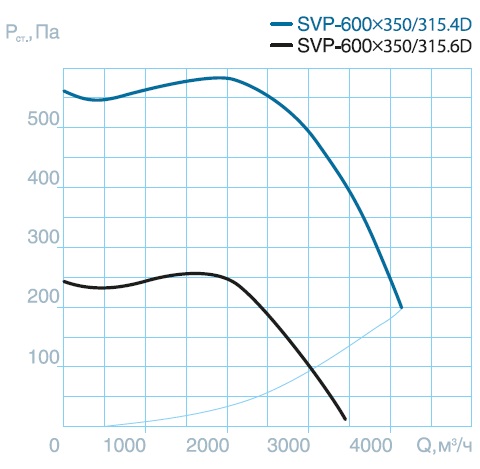

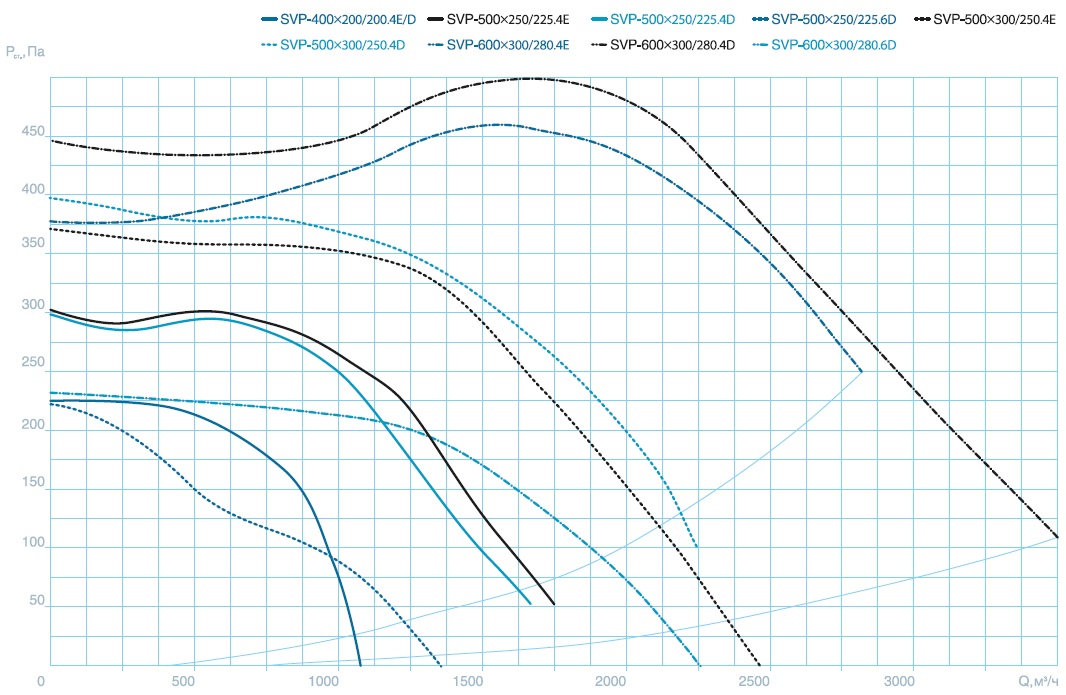

Типоразмеры и производительность

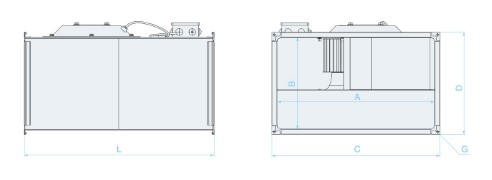

Технические характеристики

Модель	A, мм	B, мм	C, мм	D, мм	L, мм	G	Масса, кг
SVP-400×200/200.4Е	400	200	440	240	520	9	12,8
SVP-400×200/200.4D	400	200	440	240	520	9	13,4
SVP-500×250/225.4Е	500	250	540	290	550	9	18,1
SVP-500×250/225.4D	500	250	540	290	550	9	18,1
SVP-500×300/250.4Е	500	300	540	340	580	9	22,8
SVP-500×300/250.4D	500	300	540	340	580	9	22,4
SVP-600×300/280.4Е	600	300	640	340	660	9	31,6
SVP-600×300/280.4D	600	300	640	340	660	9	31,4
SVP-600×300/280.6D	600	300	640	340	660	9	25,7
SVP-600×350/315.4D	600	350	640	390	740	9	38,9
SVP-600×350/315.6D	600	350	640	390	740	9	31,2
SVP-700×400/355.4D	700	400	740	440	800	9	62,0
SVP-700×400/355.6D	700	400	740	440	800	9	43,5
SVP-800×500/400.4D	800	500	860	560	905	11	78,0
SVP-800×500/400.6D	800	500	860	560	905	11	71,0
SVP-800×500/400.8D	800	500	860	560	905	11	57,0
SVP-900×500/450.6D	900	500	960	560	1005	11	95,0
SVP-900×500/450.8D	900	500	960	560	1005	11	93,0
SVP-1000×500/630.4D	1000	500	1060	560	1215	11	150,0

Модель	Макс. расход воздуха Q, м³/ч	Макс. полное давление, Па	Обороты при макс. КПД, P, об/мин.	Шум через корпус, дБ(А)	Макс. электр. мощность, N, кВт	Напряжение двигателя, В	Макс. ток, А	Макс. допуст. t, °С
SVP-400×200/200.4Е	1200	225	1280	58,9	0,33	230	1,52	50
SVP-400×200/200.4D	1200	225	1270	55,4	0,33	400	0,63	55
SVP-500×250/225.4Е	1700	300	1320	61,0	0,51	230	2,30	55
SVP-500×250/225.4D	1600	300	1300	60,8	0,49	400	0,82	55
SVP-500×300/250.4Е	2500	400	1330	63,0	0,90	230	4,10	55
SVP-500×300/250.4D	2250	400	1400	65,5	0,87	400	1,80	55
SVP-600×300/280.4Е	2700	400	1360	62,8	1,60	230	7,30	40
SVP-600×300/280.4D	3400	450	1360	65,6	1,70	400	3,20	55
SVP-600×300/280.6D	2500	250	900	58,8	0,45	400	0,85	50
SVP-600×350/315.4D	4200	560	1360	69,5	2,20	400	4,00	40
SVP-600×350/315.6D	3200	250	940	64,7	0,78	400	1,50	55
SVP-700×400/355.4D	5600	880	1340	68,1	3,50	400	5,90	40
SVP-700×400/355.6D	4100	420	900	61,6	1,15	400	2,30	55
SVP-800×500/400.4D	6500	1100	1400	71,8	4,80	400	8,00	45
SVP-800×500/400.6D	7100	530	870	65,7	2,80	400	4,85	40
SVP-800×500/400.8D	5800	340	700	71,2	1,70	400	3,70	40
SVP-900×500/450.6D	7500	650	930	67,7	3,50	400	6,00	40
SVP-900×500/450.8D	7200	380	680	62,8	2,00	400	4,10	40
SVP-1000×500/630.4D	14000	1100	1320	70,8	3,80	400	7,30	55

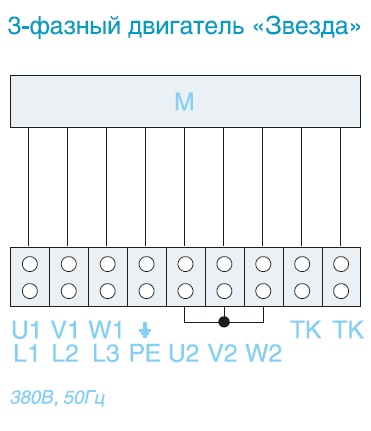

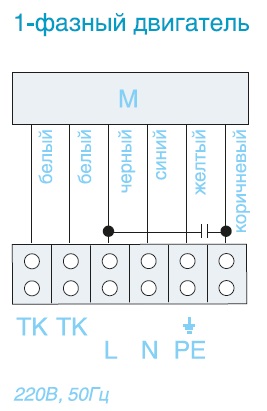

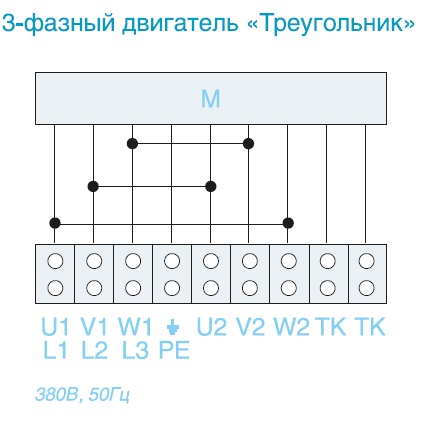

Схемы подключения электродвигателей

Акустические характеристики

Модель	Зона измерения шума	Общий, дБА	Уровень звуковой мощности, дБ в октановых полосах частот, Гц
Модель	Зона измерения шума	Общий, дБА	63	125	250	500	1000	2000	4000	8000
SVP-400×200/200.4Е	на всасывании	63	41	43	51	57	61	54	51	52
SVP-400×200/200.4Е	на нагнетании	44	20	22	31	37	40	37	35	35
SVP-400×200/200.4D	на всасывании	69	42	50	54	52	52	50	48	41
SVP-400×200/200.4D	на нагнетании	60	25	32	46	42	43	35	34	27
SVP-500×250/225.4Е	на всасывании	63	50	44	50	58	59	55	53	51
SVP-500×250/225.4Е	на нагнетании	49	29	27	33	43	44	38	42	40
SVP-500×250/225.4D	на всасывании	66	40	47	53	59	62	59	56	55
SVP-500×250/225.4D	на нагнетании	50	20	30	35	44	47	41	40	41
SVP-500×300/250.4Е	на всасывании	65	53	50	52	55	59	58	58	56
SVP-500×300/250.4Е	на нагнетании	48	34	33	37	43	44	39	39	35
SVP-500×300/250.4D	на всасывании	70	45	55	54	60	65	63	62	63
SVP-500×300/250.4D	на нагнетании	51	26	35	40	44	48	43	42	41
SVP-600×300/280.4Е	на всасывании	70	67	59	54	61	66	64	61	59
SVP-600×300/280.4Е	на нагнетании	52	44	37	41	44	48	44	41	40
SVP-600×300/280.4D	на всасывании	75	52	64	58	65	70	69	66	64
SVP-600×300/280.4D	на нагнетании	56	33	42	42	46	53	48	45	45
SVP-600×300/280.6D	на всасывании	63	59	62	57	56	58	56	54	46
SVP-600×300/280.6D	на нагнетании	51	37	51	52	48	46	42	40	36
SVP-600×350/315.4D	на всасывании	76	56	61	59	64	72	69	67	66
SVP-600×350/315.4D	на нагнетании	56	36	41	40	47	53	48	48	47
SVP-600×350/315.6D	на всасывании	66	64	67	58	60	61	60	58	54
SVP-600×350/315.6D	на нагнетании	55	43	52	56	53	50	46	45	40
SVP-700×400/355.4D	на всасывании	79	60	60	66	68	76	73	69	68
SVP-700×400/355.4D	на нагнетании	62	41	41	49	55	58	54	52	51
SVP-700×400/355.6D	на всасывании	69	67	66	60	63	65	63	61	55
SVP-700×400/355.6D	на нагнетании	60	49	57	57	59	55	50	46	41
SVP-800×500/400.4D	на всасывании	81	72	75	75	71	76	75	71	67
SVP-800×500/400.4D	на нагнетании	72	57	68	69	67	69	64	60	58
SVP-800×500/400.6D	на всасывании	76	65	68	65	69	72	71	67	61
SVP-800×500/400.6D	на нагнетании	64	49	57	60	62	60	55	51	50
SVP-800×500/400.8D	на всасывании	76	65	68	65	69	72	71	67	61
SVP-800×500/400.8D	на нагнетании	64	49	57	60	62	60	55	51	50
SVP-900×500/450.6D	на всасывании	70	70	67	63	69	69	69	66	62
SVP-900×500/450.6D	на нагнетании	62	52	63	59	60	59	55	50	51
SVP-900×500/450.8D	на всасывании	69	61	61	57	60	60	62	59	51
SVP-900×500/450.8D	на нагнетании	59	42	49	53	54	53	51	48	40
SVP-1000×500/630.4D	на всасывании	70	62	60	58	62	62	63	60	53
SVP-1000×500/630.4D	на нагнетании	62	44	53	56	56	54	53	51	43
