Вентилятор канальный SVPS
Характеристики
Напряжение двигателя
400 В
Диаметр
240 мм
Диаметр
560 мм
Вентилятор канальный SVPS
Подробное описание
Канальный вентилятор SVPS предназначен для перемещения воздуха и других невзрывоопасных газовых смесей. Вентилятор устанавливается непосредственно в прямоугольный канал систем и используется как для внутреннего так и для наружного применения в условиях умеренного климата. Допустимая температура перемещаемого воздуха от –30 до +40°С. В стандартном исполнении вентилятор изготовлен из оцинкованного стального листа. Рабочие колеса вентилятора статически и динамически отбалансированы. Диффузоры вентилятора изготовлены из алюминия или стеклопластика, электромоторы из сплавов алюминия, меди, пластмасс. Постоянный входной контроль материалов обеспечивает надежность работы вентилятора в целом. Легкое пластиковое рабочее колесо с назад загнутыми лопатками, установленное непосредственно на валу асинхронного трехфазного электродвигателя. Конструкция вентилятора позволяет охлаждать электродвигатель при работе потоком воздуха.

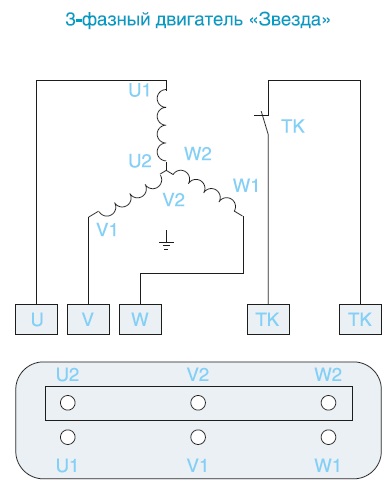

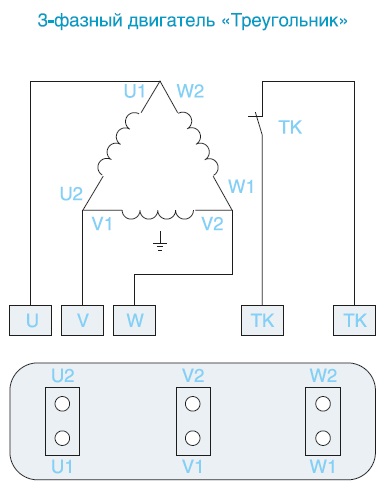

Схемы подключения электродвигателей
Технические характеристики

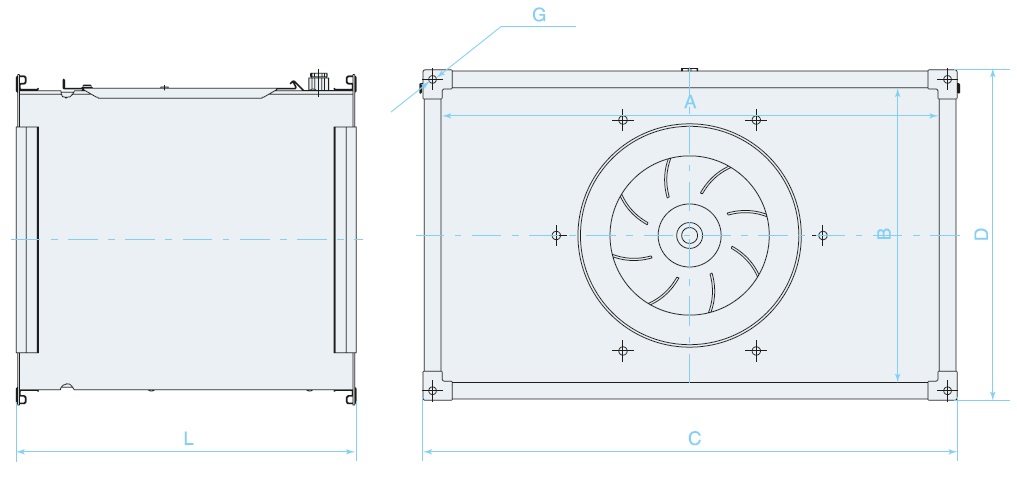

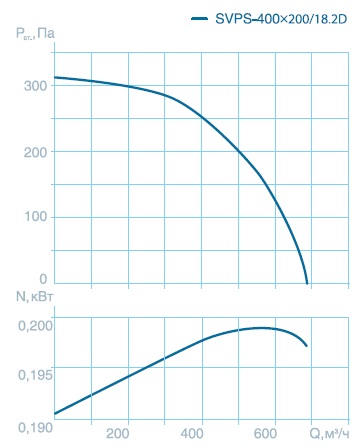

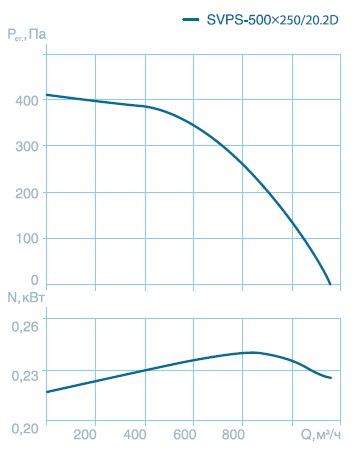

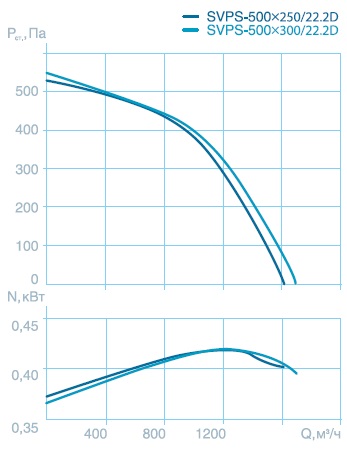

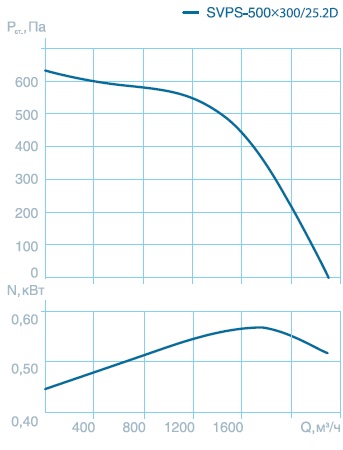

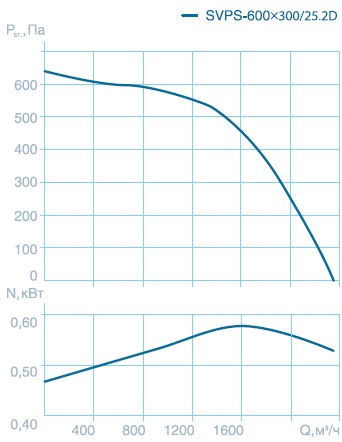

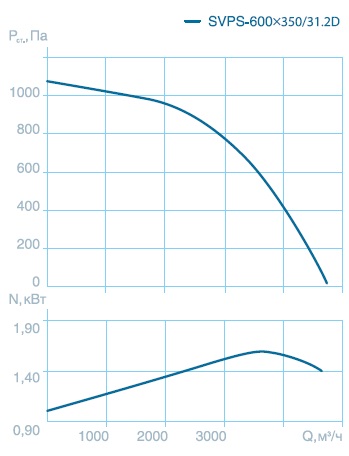

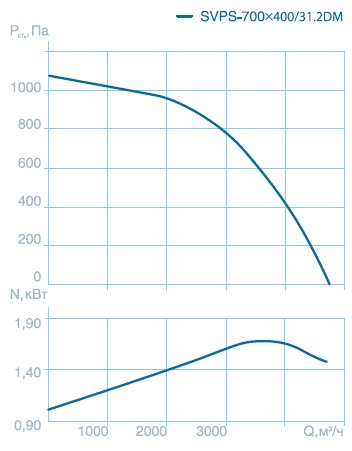

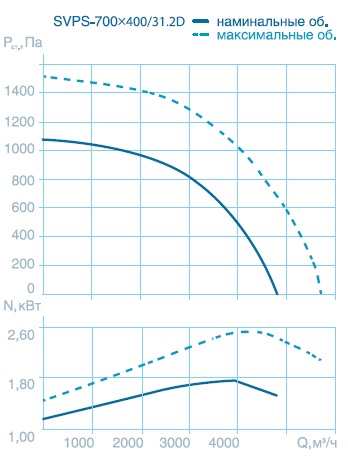

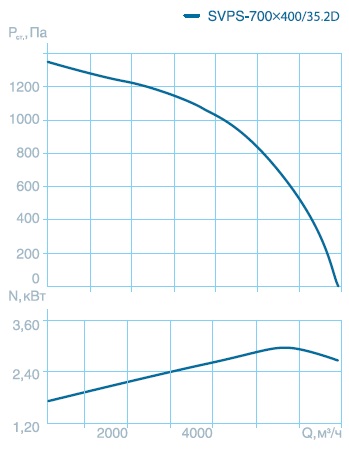

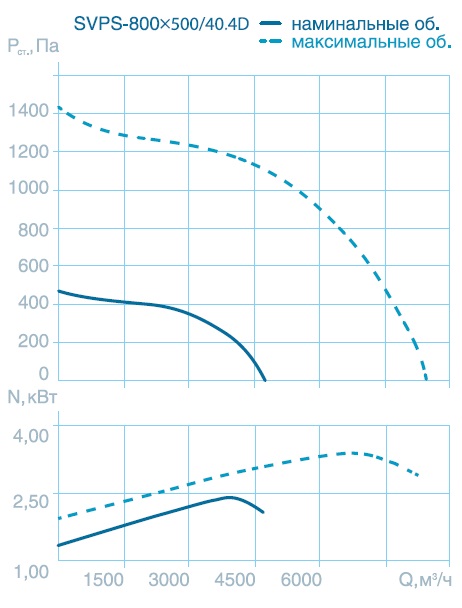

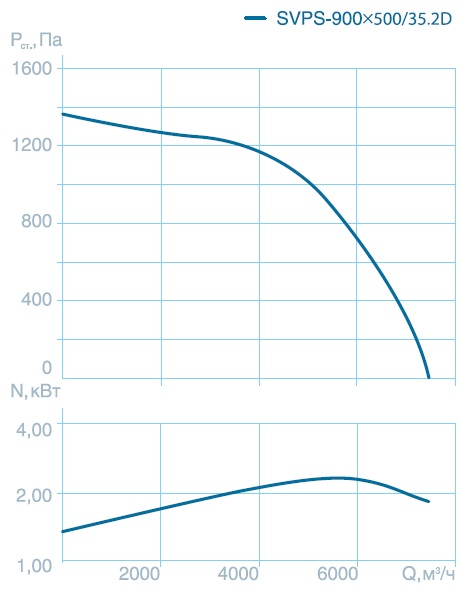

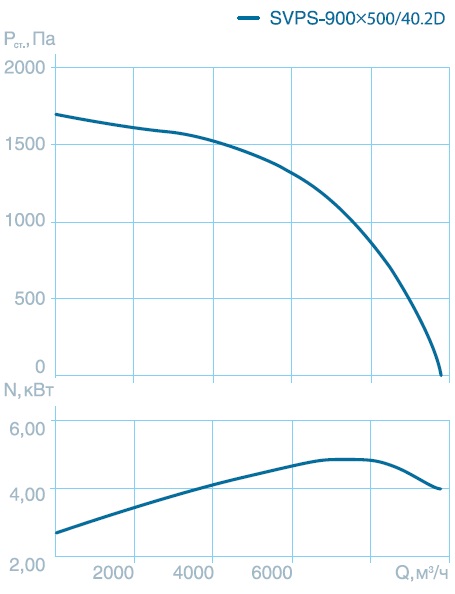

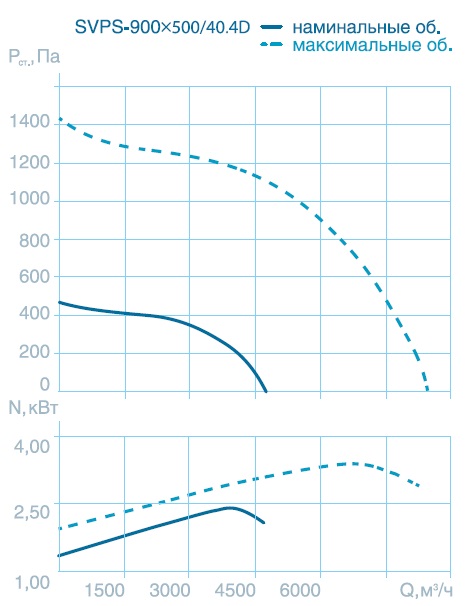

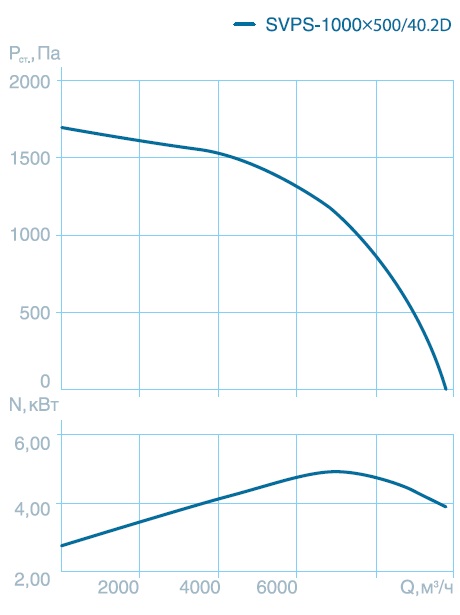

| Модель | A, мм | B, мм | C, мм | D, мм | E, мм | L, мм | G | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| SVPS-400×200/18.2D | 400 | 200 | 440 | 240 | 285 | 410 | 9 | 14,5 |
| SVPS-500×250/20.2D | 50 | 250 | 540 | 290 | 335 | 410 | 9 | 18,0 |
| SVPS-500×250/22.2D | 500 | 250 | 540 | 290 | 335 | 410 | 9 | 19,5 |
| SVPS-500×300/22.2D | 500 | 300 | 540 | 340 | 385 | 450 | 9 | 25,5 |
| SVPS-500×300/25.2D | 500 | 300 | 540 | 340 | 385 | 450 | 9 | 27,7 |
| SVPS-600×300/25.2D | 600 | 300 | 640 | 340 | 385 | 500 | 9 | 31,0 |
| SVPS-600×300/28.2D | 600 | 300 | 640 | 340 | 385 | 500 | 9 | 37,0 |
| SVPS-600×350/28.2D | 600 | 350 | 640 | 390 | 435 | 500 | 9 | 39,0 |
| SVPS-600×350/31.2D | 600 | 350 | 640 | 390 | 435 | 500 | 9 | 39,5 |
| SVPS-700×400/31.2DM | 700 | 400 | 740 | 440 | 485 | 600 | 9 | 47,0 |
| SVPS-700×400/31.2D | 700 | 400 | 740 | 440 | 485 | 600 | 9 | 51,0 |
| SVPS-700×400/35.2D | 700 | 400 | 740 | 440 | 485 | 600 | 9 | 52,5 |
| SVPS-800×500/35.2D | 800 | 500 | 840 | 540 | 585 | 650 | 9 | 60,5 |
| SVPS-800×500/40.4D | 800 | 500 | 840 | 540 | 585 | 650 | 9 | 70,0 |
| SVPS-900×500/35.2D | 900 | 500 | 960 | 560 | 585 | 650 | 11 | 65,5 |
| SVPS-900×500/40.2D | 900 | 500 | 960 | 560 | 585 | 650 | 11 | 78,0 |
| SVPS-900×500/40.4D | 900 | 500 | 960 | 560 | 585 | 650 | 11 | 75,0 |
| SVPS-1000×500/40.2D | 1000 | 500 | 1060 | 560 | 500 | 670 | 11 | 85,5 |
| SVPS-1000×500/45.4D | 1000 | 500 | 1060 | 560 | 500 | 670 | 11 | 87,0 |
| Модель | Макс. расход воздуха Q, м³/ч | Макс. полное давление, Па | Обороты при макс. КПД, P, об/мин. | Шум через корпус, дБ(А) | Макс. электр. мощность, N, кВт | Напря- жение двигателя, В | Макс. ток, А | Макс. допуст. t, °С |
|---|---|---|---|---|---|---|---|---|
| SVPS-400×200/18.2D | 680 | 320 | 2710 | 60,3 | 0,25 | 400 | 0,71 | 40 |
| SVPS-500×250/20.2D | 1150 | 410 | 2710 | 62,3 | 0,25 | 400 | 0,71 | 40 |
| SVPS-500×250/22.2D | 1600 | 530 | 2760 | 67,4 | 0,55 | 400 | 1,42 | 40 |
| SVPS-500×300/22.2D | 1680 | 540 | 2760 | 66,4 | 0,55 | 400 | 1,42 | 40 |
| SVPS-500×300/25.2D | 2300 | 630 | 2730 | 71,5 | 0,75 | 400 | 1,83 | 40 |
| SVPS-600×300/25.2D | 2350 | 640 | 2730 | 70,5 | 0,75 | 400 | 1,83 | 40 |
| SVPS-600×300/28.2D | 3400 | 780 | 2770 | 72,6 | 1,10 | 400 | 2,51 | 40 |
| SVPS-600×350/28.2D | 3400 | 800 | 2770 | 71,7 | 1,10 | 400 | 2,51 | 40 |
| SVPS-600×350/31.2D | 4700 | 1060 | 2800 | 75,8 | 1,50 | 400 | 3,32 | 40 |
| SVPS-700×400/31.2DM | 4800 | 1060 | 2800 | 74,7 | 1,50 | 400 | 3,32 | 40 |
| SVPS-700×400/31.2D | 4800 (5700) | 1060 (1500) | 2840 (3300) | 74,8 | 2,20 (2,48) | 400 | 3,32 | 40 |
| SVPS-700×400/35.2D | 6800 | 1350 | 2840 | 78,1 | 3,00 | 400 | 6,10 | 40 |
| SVPS-800×500/35.2D | 7400 | 1350 | 2840 | 77,1 | 3,00 | 400 | 6,10 | 40 |
| SVPS-800×500/40.4D | 4600 (8400) | 450 (1400) | 1420 (2490) | 65,3 | 3,00 (3,27) | 400 | 6,47 | 40 |
| SVPS-900×500/35.2D | 7500 | 2840 | 2840 | 76,6 | 3,00 | 400 | 6,10 | 40 |
| SVPS-900×500/40.2D | 9800 | 2880 | 2880 | 80,8 | 5,50 | 400 | 10,53 | 40 |
| SVPS-900×500/40.4D | 4600 (8300) | 1420 (2510) | 1420 (2510) | 65,3 | 3,00 (3,29) | 400 | 6,47 | 40 |
| SVPS-1000×500/40.2D | 9800 | 2880 | 2880 | 80,8 | 5,50 | 400 | 10,53 | 40 |
| SVPS-1000×500/45.4D | 7500 (11500) | 1430 (2230) | 1430 (2230) | 69,7 | 4,00 (4,10) | 400 | 8,26 | 40 |
| Модель | Зона измерения шума | Общий, дБА | Уровень звуковой мощности, дБ в октановых полосах частот, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| SVPS-400×200/18.2D | на всасывании | 66,0 | 38,7 | 50,6 | 54,9 | 62,4 | 59,8 | 57,8 | 52,8 | 46,7 |
| на нагнетании | 69,0 | 41,8 | 53,4 | 57,9 | 65,3 | 62,9 | 61,0 | 55,7 | 49,6 | |
| SVPS-500×250/20.2D | на всасывании | 68,1 | 40,6 | 52,8 | 57,3 | 64,6 | 61,8 | 59,9 | 54,9 | 48,8 |
| на нагнетании | 71,0 | 43,6 | 55,7 | 60,1 | 67,6 | 64,6 | 62,7 | 57,9 | 51,7 | |
| SVPS-500×250/22.2D | на всасывании | 72,8 | 44,2 | 56,1 | 59,5 | 66,9 | 65,2 | 67,3 | 65,2 | 60,2 |
| на нагнетании | 76,0 | 47,5 | 59,0 | 62,9 | 70,2 | 68,2 | 70,4 | 68,2 | 63,2 | |
| SVPS-500×300/22.2D | на всасывании | 72,0 | 43,4 | 55,3 | 58,7 | 66,3 | 64,4 | 66,3 | 64,4 | 59,1 |
| на нагнетании | 75,0 | 46,3 | 58,3 | 61,6 | 69,2 | 67,2 | 69,4 | 67,2 | 62,3 | |
| SVPS-500×300/25.2D | на всасывании | 78,0 | 44,1 | 56,1 | 65,6 | 68,8 | 73,2 | 73,3 | 69,1 | 63 |
| на нагнетании | 80,9 | 46,9 | 58,8 | 67,6 | 71,8 | 76,1 | 76,1 | 72,0 | 66,2 | |
| SVPS-600×300/25.2D | на всасывании | 77,0 | 43,2 | 54,8 | 63,4 | 68,0 | 72,3 | 72,1 | 68,3 | 62,2 |
| на нагнетании | 80,0 | 46,0 | 58,1 | 66,5 | 71,0 | 75,2 | 75,2 | 71,1 | 64,9 | |
| SVPS-600×300/28.2D | на всасывании | 79,9 | 49,1 | 60,8 | 69,6 | 71,9 | 73,9 | 75,2 | 70,2 | 66,1 |
| на нагнетании | 83,1 | 52,2 | 64,1 | 72,5 | 75,1 | 77,1 | 78,5 | 73,0 | 69,1 | |
| SVPS-600×350/28.2D | на всасывании | 78,9 | 48,2 | 60,1 | 68,6 | 70,8 | 73,0 | 74,2 | 69,1 | 64,9 |
| на нагнетании | 82,0 | 51,1 | 62,9 | 71,6 | 74,1 | 76,3 | 77,2 | 72,2 | 68,0 | |
| SVPS-600×350/31.2D | на всасывании | 83,5 | 54,0 | 65,0 | 70,6 | 76,0 | 77,1 | 79,6 | 73,2 | 68,9 |
| на нагнетании | 86,5 | 57,3 | 68,1 | 73,5 | 79,0 | 80,1 | 82,5 | 76,1 | 72,3 | |
| SVPS-700×400/31.2DM | на всасывании | 82,4 | 53,1 | 63,9 | 69,7 | 74,9 | 76,0 | 78,3 | 72,1 | 68,2 |
| на нагнетании | 85,4 | 56,2 | 67,1 | 72,4 | 77,8 | 79,1 | 81,4 | 75,1 | 71,2 | |
| SVPS-700×400/31.2D | на всасывании | 82,5 | 53,3 | 64,1 | 69,8 | 74,8 | 76,3 | 78,3 | 72,3 | 68,1 |
| на нагнетании | 85,5 | 56,1 | 67,3 | 72,5 | 77,9 | 79,2 | 81,5 | 75,1 | 70,9 | |
| SVPS-700×400/35.2D | на всасывании | 87,0 | 56,6 | 64,3 | 72,0 | 78,4 | 79,5 | 83,8 | 78,6 | 72,2 |
| на нагнетании | 89,9 | 59,3 | 67,4 | 74,7 | 81,4 | 82,4 | 86,7 | 81,3 | 75,6 | |
| SVPS-800×500/35.2D | на всасывании | 86,1 | 55,4 | 63,3 | 71,1 | 77,2 | 78,7 | 82,9 | 77,3 | 71,3 |
| на нагнетании | 88,9 | 58,7 | 66,5 | 73,8 | 80,3 | 81,6 | 85,5 | 80,4 | 74,3 | |
| SVPS-800×500/40.4D | на всасывании | 73,0 | 49,0 | 51,1 | 60,5 | 63,9 | 69,1 | 66,5 | 64,4 | 58,2 |
| на нагнетании | 76,0 | 52,0 | 53,9 | 63,5 | 67,2 | 72,1 | 69,4 | 67,4 | 61,1 | |
| SVPS-900×500/35.2D | на всасывании | 86,0 | 60,3 | 62,1 | 72,9 | 76,3 | 81,1 | 81,6 | 76,5 | 71,3 |
| на нагнетании | 89,1 | 63,5 | 65,4 | 75,8 | 79,1 | 84,5 | 84,7 | 79,2 | 74,4 | |
| SVPS-900×500/40.2D | на всасывании | 90,9 | 67,1 | 69,2 | 78,7 | 81,9 | 87,0 | 84,5 | 82,3 | 76,0 |
| на нагнетании | 94,0 | 70,0 | 71,9 | 81,5 | 85,1 | 90,4 | 87,4 | 85,0 | 79,2 | |
| SVPS-900×500/40.4D | на всасывании | 73,1 | 49,0 | 51,0 | 60,6 | 64,1 | 69,3 | 66,6 | 64,1 | 58,1 |
| на нагнетании | 76,0 | 52,1 | 53,9 | 63,5 | 66,9 | 72,3 | 69,3 | 67,3 | 60,9 | |
| SVPS-1000×500/40.2D | на всасывании | 90,9 | 67,2 | 68,9 | 78,4 | 82,0 | 87,2 | 84,2 | 82,0 | 75,9 |
| на нагнетании | 94,0 | 70,1 | 72,3 | 81,6 | 85,0 | 90,3 | 87,5 | 85,2 | 79,0 | |
| SVPS-1000×500/45.4D | на всасывании | 78,5 | 47,7 | 55,6 | 67,2 | 69,7 | 73,8 | 73,1 | 69,0 | 64,6 |
| на нагнетании | 81,5 | 51,0 | 58,9 | 70,3 | 72,6 | 77,0 | 75,9 | 72,0 | 67,6 | |
