Воздухоохладитель фреоновый SPC-F
Характеристики
Температура испарения
+5°C
Диметр трубки
6 9,52 мм
Воздухоохладитель фреоновый SPC-F
Подробное описание
Фреоновый охладитель SPC-F предназначен для охлаждения воздуха в системах вентиляции и кондиционирования. Эффективный медноалюминиевый пластинчатый теплообменник изготовлен в трехрядном исполнении. Теплообменник изготовлен из алюминиевых ламелей толщиной 0,2 мм с шагом 2,5 мм и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок. Каплеуловитель расположен за теплообменником по ходу воздуха и служит для сбора сконденсировавшейся влаги в поддон, находящийся в нижней части фреонового охладителя. В поддоне предусмотрен отводной патрубок для слива конденсата. Фреоновый охладитель SPC-F стандартно изготавливается с капиллярным термостатом, предназначенным для защиты от обмерзания теплообменника по воздуху. Хладагент: фреоны R22, R407C, R410A. Поставка испарителей в осушенном виде (заполнены инертным газом). Рекомендуемая температура испарения +5°C.

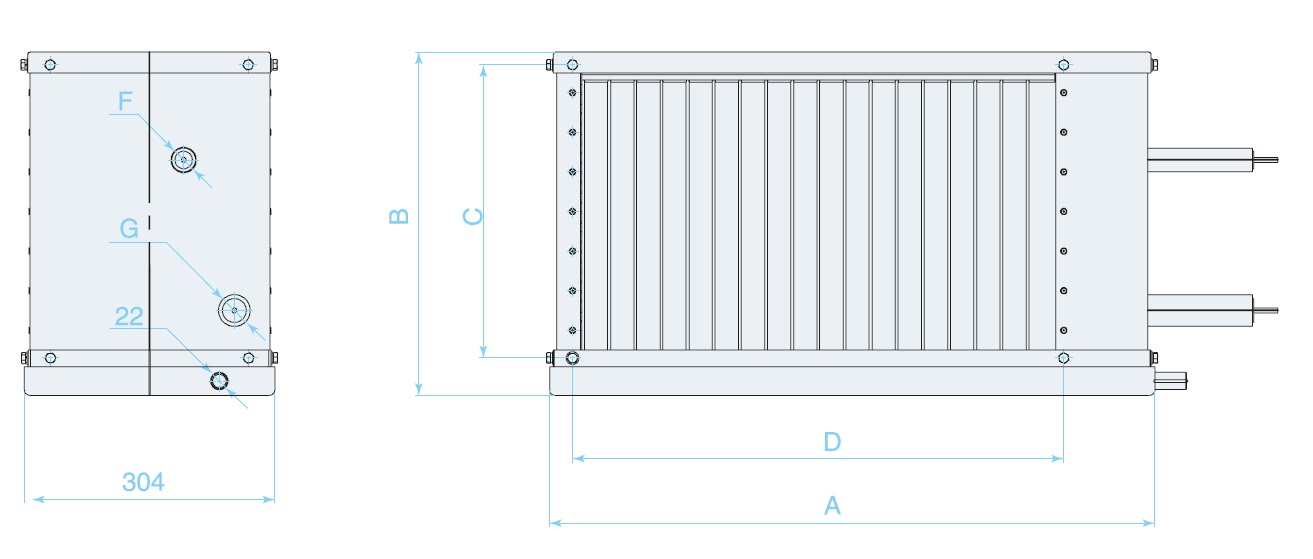

Габаритные размеры и масса
| Модель | А, мм | B, мм | C, мм | D, мм | F, мм | G, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| SPC-F-400×200 | 564 | 283 | 220 | 420 | 12 | 16 | 16 |
| SPC-F-500×250 | 664 | 333 | 270 | 520 | 12 | 16 | 18 |
| SPC-F-500×300 | 664 | 383 | 320 | 520 | 16 | 22 | 19 |
| SPC-F-600×300 | 764 | 383 | 320 | 620 | 16 | 22 | 21 |
| SPC-F-600×350 | 764 | 433 | 370 | 620 | 16 | 22 | 23 |
| SPC-F-700×400 | 864 | 483 | 420 | 720 | 22 | 28 | 26 |
| SPC-F-800×500 | 964 | 583 | 530 | 830 | 22 | 28 | 32 |
| SPC-F-900×500 | 1074 | 598 | 530 | 930 | 28 | 35 | 36 |
| SPC-F-1000×500 | 1174 | 598 | 530 | 1030 | 28 | 35 | 42 |
Технические характеристики
| Модель | Расход воздуха, м³/ч | Холодопроизводительность, кВт | Температура воздуха на выходе, °С |
|---|---|---|---|
| SPC-F-400×200 | 1000 | 5,6 | 19 |
| SPC-F-500×250 | 1600 | 9,0 | 19 |
| SPC-F-500×300 | 1900 | 10,6 | 19 |
| SPC-F-600×300 | 2300 | 12,9 | 19 |
| SPC-F-600×350 | 2700 | 15,1 | 19 |
| SPC-F-700×400 | 3600 | 20,2 | 19 |
| SPC-F-800×500 | 5100 | 28,5 | 19 |
| SPC-F-900×500 | 5700 | 32,0 | 19 |
| SPC-F-1000×500 | 6300 | 35,5 | 19 |
