Секция фреонового охлаждения
Подробное описание

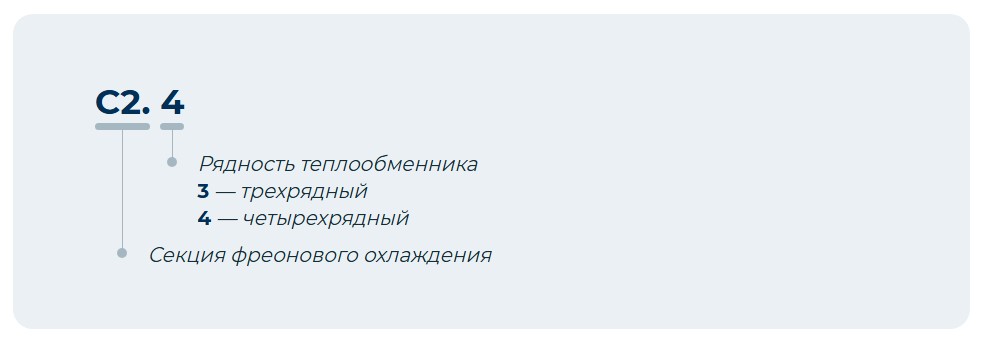

Секция фреонового охлаждения представлена восемью типоразмерами, в каждом из которых доступны два исполнения: трехрядное и четырехрядное. Поверхность теплообменника изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Все секции стандартно оснащены профильным пластиковым каплеуловителем и поддоном с патрубком для сбора и слива конденсата. Теплообменник с поддоном и каплеуловителем расположен на специальных направляющих, что позволяет легко извлекать его из корпуса.
Технические характеристики

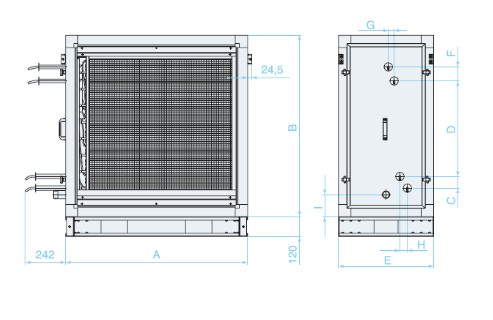

| Типоразмер | A, мм | B, мм | C, мм | E, мм | G, мм | H, мм | I,мм | Диаметры патрубков, мм | Заправочный объем, л | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| жидк. лин. | газ. лин. | 3-ряд. | 4-ряд. | ||||||||
| 6 | 1100 | 1100 | 85 | 575 | 45 | 45 | 135 | 22 | 28/35* | 7 | 9 |
| 7 | 1100 | 1320 | 85 | 575 | 45 | 45 | 115 | 22 | 35 | 9,2 | 11,9 |
| 8 | 1320 | 1320 | 85 | 575 | 45 | 45 | 115 | 22 | 35 | 11,2 | 15,1 |
| 12 | 1435 | 1435 | 85 | 575 | 45 | 45 | 115 | 22 | 35 | 13,3 | 17,2 |
| 20 | 1660 | 1660 | 85 | 575 | — | 58 | 115 | 28 | 42 | 24,1 | 32,7 |
| 25 | 2045 | 2045 | 85 | 575 | — | 68 | 115 | 28 | 42 | 37,8 | 53,1 |
| 30 | 2485 | 2045 | 85 | 575 | 70 | 30 | 115 | 28 | 42 | 52 | 66,7 |
| 35 | 2485 | 2485 | 85 | 575 | 80 | 35 | 115 | 35 | 54 | 64,4 | 86,3 |
