Секция электрического нагрева
Характеристики
Мощность тэнов, кВт
7,5-60
Масса, кг
30-81
Напряжение, В
3~380
Секция электрического нагрева
Подробное описание
Применение
Электрический нагреватель SUPM SPH-E предназначен для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.
Конструкция и материалы
Нагреватель SUPM SPH-E представлен восемью типоразмерами, в каждом из которых доступны различные мощностные модификации, что увеличивает функциональные возможности данного типа оборудования. Нагревательные стержни трубчатого типа изготовлены из нержавеющей стали и укреплены алюминиевыми распорками для предотвращения вибраций. Количество ступеней электронагревателя кратно 15 кВт и зависит от его общей мощности. Класс изоляции корпуса IP 40. Рабочий диапазон температур проходящего воздуха от –40°C до +40°C.
Защита от перегрева
Нагреватель стандартно оснащен двумя термостатами защиты от перегрева корпуса и воздуха, срабатывающими при температуре 80°C, а также цепью термоконтактов, которая размыкается в случае перегрева. Скорость потока воздуха через нагреватель должна быть не менее 1 м/с.
Регулирование теплопроизводительности

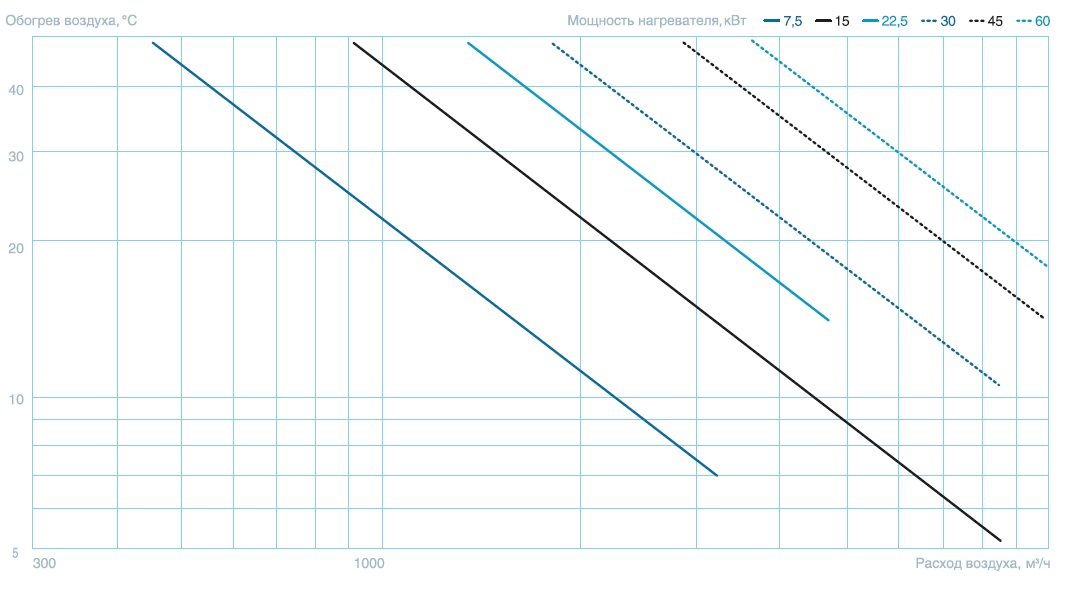

Теплопроизводительность нагревателя SUPM SPH-E регулируется автоматически с помощью блоков управления. Плавное регулирование производительности достигается последовательным включением ступеней нагрева, что позволяет точно отслеживать температуру приточного воздуха.
Монтаж
Электрический нагреватель устанавливается как в напольном, так и в подвесном исполнении путем трансформации ножек в кронштейны для подвеса без использования дополнительных деталей. Для предотвращения загрязнения нагревателя необходимо перед ним (на расстоянии не менее 1 м) установить воздушный фильтр. При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.

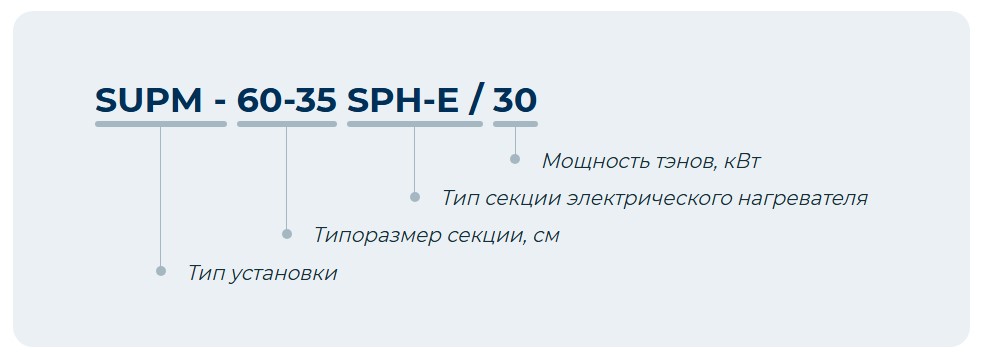

Технические характеристики

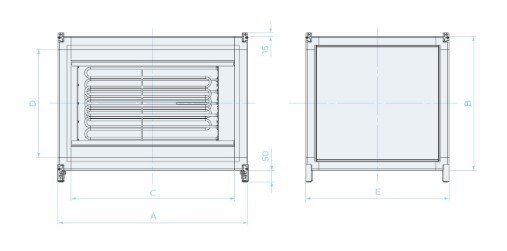

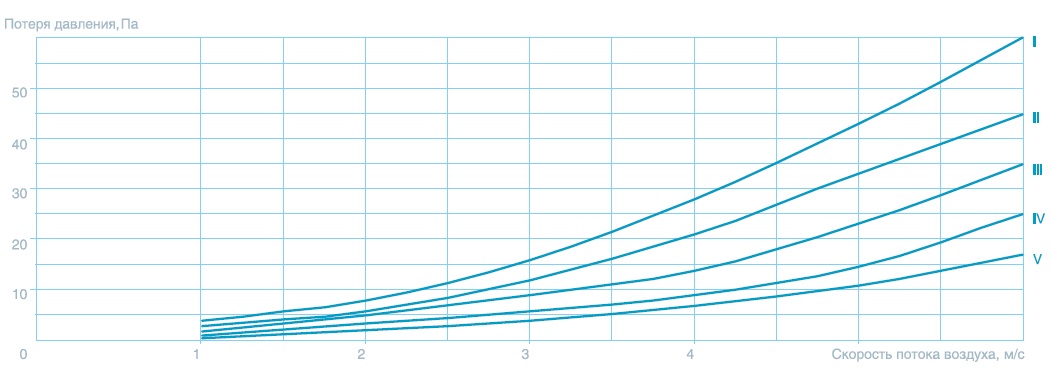

| Типоразмер | A, мм | B, мм | C, мм | D, мм | E, мм | Мощность нагревателя, кВт | Масса, кг | Номер аэродинамической кривой |
|---|---|---|---|---|---|---|---|---|
| 50-25 | 710 | 470 | 635 | 395 | 510 | 7,5 | 30 | II |
| 610 | 15 | 36 | IV | |||||
| 710 | 22,5 | 42 | V | |||||
| 50-30 | 710 | 520 | 635 | 445 | 510 | 7,5 | 30 | II |
| 610 | 15 | 28 | IV | |||||
| 710 | 22,5 | 43 | V | |||||
| 60-30 | 810 | 520 | 735 | 445 | 610 | 15 | 42 | III |
| 710 | 22,5 | 48 | IV | |||||
| 840 | 30 | 54 | V | |||||
| 60-35 | 810 | 570 | 735 | 495 | 610 | 15 | 43 | II |
| 710 | 22,5 | 50 | III | |||||
| 840 | 30 | 56 | IV | |||||
| 70-40 | 910 | 620 | 835 | 545 | 610 | 15 | 48 | I |
| 610 | 30 | 48 | II | |||||
| 840 | 45 | 63 | II | |||||
| 840 | 60 | 63 | III | |||||
| 80-50 | 1010 | 720 | 935 | 645 | 610 | 15 | 54 | I |
| 610 | 30 | 54 | I | |||||
| 840 | 45 | 71 | I | |||||
| 840 | 60 | 71 | I | |||||
| 90-50 | 1125 | 740 | 1050 | 645 | 610 | 30 | 59 | I |
| 840 | 45 | 77 | II | |||||
| 840 | 60 | 77 | II | |||||
| 100-50 | 1225 | 740 | 1150 | 665 | 840 | 45 | 81 | II |
| 840 | 60 | 81 | II |
| Типоразмер | Мощность, кВт | Ток, А | Напряжение, В | Количество тэнов | Силовой кабель | Кабель цепи защиты | |
|---|---|---|---|---|---|---|---|
| 2,5 кВт | 5,0 кВт | ||||||
| 50-25 | 7,5 | 11,3 | 3~380 | 3 | — | 1×ВВГ 4×2,5 | МКШ 2×0,75 |
| 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 22,5 | 33,9 | 3~380 | 9 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 50-30 | 7,5 | 11,3 | 3~380 | 3 | — | 1×ВВГ 4×2,5 | МКШ 2×0,75 |
| 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 22,5 | 33,9 | 3~380 | 9 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 60-30 | 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 |
| 22,5 | 33,9 | 3~380 | 9 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 30 | 45,1 | 3~380 | 12 | — | 2×ВВГ 4×6,0 | МКШ 2×0,75 | |
| 60-35 | 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 |
| 22,5 | 33,9 | 3~380 | 9 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 | |
| 30 | 45,1 | 3~380 | 12 | — | 2×ВВГ 4×6,0 | МКШ 2×0,75 | |
| 70-40 | 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 |
| 30 | 45,1 | 3~380 | — | 6 | 2×ВВГ 4×6,0 | МКШ 2×0,75 | |
| 45 | 67,6 | 3~380 | 6 | 6 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 60 | 90,1 | 3~380 | — | 12 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 80-50 | 15 | 22,6 | 3~380 | 6 | — | 2×ВВГ 4×2,5 | МКШ 2×0,75 |
| 30 | 45,1 | 3~380 | — | 6 | 2×ВВГ 4×6,0 | МКШ 2×0,75 | |
| 45 | 67,6 | 3~380 | 6 | 6 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 60 | 90,1 | 3~380 | — | 12 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 90-50 | 30 | 45,1 | 3~380 | — | 6 | 2×ВВГ 4×6,0 | МКШ 2×0,75 |
| 45 | 67,6 | 3~380 | 6 | 6 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 60 | 90,1 | 3~380 | — | 12 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| 100-50 | 45 | 67,6 | 3~380 | 6 | 6 | 2×ВВГ 4×10 | МКШ 2×0,75 |
| 60 | 90,1 | 3~380 | — | 12 | 2×ВВГ 4×10 | МКШ 2×0,75 | |
| Мощность, кВт | Типоразмер | |||||||
|---|---|---|---|---|---|---|---|---|
| 7,5 | 50-25 | 50-30 | — | — | — | — | — | — |
| 15 | 50-25 | 50-30 | 60-30 | 60-35 | 70-40 | 80-50 | — | — |
| 22,5 | 50-25 | 50-30 | 60-30 | 60-35 | — | — | — | — |
| 30 | — | — | 60-30 | 60-35 | 70-40 | 80-50 | 90-50 | — |
| 45 | — | — | — | — | 70-40 | 80-50 | 90-50 | 100-50 |
| 60 | — | — | — | — | 70-40 | 80-50 | 90-50 | 100-50 |
