Решетка накладная с Z-образными жалюзи SGN-N

Характеристики

Типо размер

200-1500мм

Цвет

RAL9016

Скачать PDF

Подробное описание

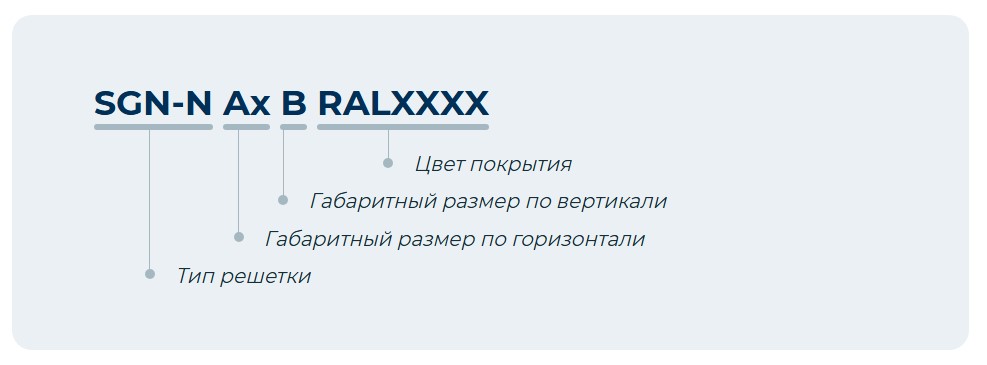

Решетки накладные SGN-N и SGN-K используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа на воздуховоды или строительные проемы без углубления внутрь проема (клапаны дымоудаления и т. д.) помещений различных типов и назначений. При этом крепление вентрешеток производится непосредственно на стену (перегородку). Решетки SGN-N изготовлены из алюминиевого профиля в виде рамки из плоского уголка и жестко закрепленных в ней жалюзи Z-образной формы. Стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). Определяющими размерами являются габаритные. Решетки SGN-K изготовлены из алюминиевого профиля в виде рамки из уголка и жестко закрепленных в ней круглых трубок-жалюзи с постоянным для всех стандартных типоразмеров шагом, равным 25 мм. Стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). Определяющими размерами являются габаритные. В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). Ассортимент решеток данной серии включает в себя изделия стандартных размеров, а также возможно из-готовление решеток любых размеров с шагом 1 мм. Диапазон выполняемых размеров изделий согласно таблицам.

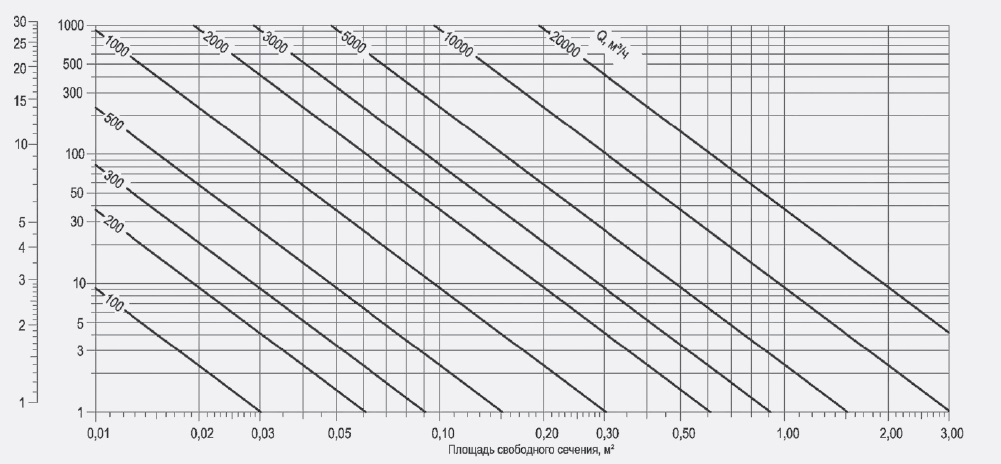

Зависимость падения давления от площади свободного сечения решетки SGN-N, расхода воздуха

Стандартные размеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGN-N

Типоразмер		Параметр	Размер строительного проема по горизонтали, А (мм)
Типоразмер		Параметр	200	250	300	350	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
Посадочный размер по вертикали, В (мм)	200	Fc. c., м2	0,0073	0,0099	0,0125	0,0151	0,0177	0,0229	0,0282	0,0323	0,0375	0,0428	0,0469	0,0521	0,0574	0,0626	0,0678	0,0730
	200	m, кг	0,29	0,34	0,39	0,45	0,50	0,60	0,71	0,81	0,92	1,02	1,13	1,23	1,34	1,44	1,55	1,65
	250	Fc. c., м2	0,0097	0,0132	0,0167	0,0202	0,0236	0,0306	0,0375	0,0431	0,0501	0,0570	0,0626	0,0695	0,0765	0,0834	0,0904	0,0973
	250	m, кг	0,35	0,41	0,48	0,54	0,60	0,73	0,85	0,98	1,11	1,23	1,36	1,48	1,61	1,73	1,86	1,98
	300	Fc. c., м2	0,0122	0,0165	0,0208	0,0252	0,0295	0,0382	0,0469	0,0539	0,0627	0,0713	0,0782	0,0869	0,0956	0,1043	0,1130	0,1217
	300	m, кг	0,41	0,49	0,56	0,63	0,71	0,85	1,00	1,15	1,30	1,44	1,59	1,74	1,89	2,03	2,18	2,33
	350	Fc. c., м2	0,0146	0,0198	0,0250	0,0302	0,0355	0,0459	0,0563	0,0647	0,0751	0,0855	0,0939	0,1043	0,1147	0,1251	0,1356	0,1460
	350	m, кг	0.47	0,56	0,64	0.73	0,81	0.98	1.15	1.31	1,48	1,65	1,82	1,99	2,16	2.32	2,49	2.66
	400	Fc. c., м2	0,0170	0,0231	0,0292	0,0353	0,0414	0,0535	0,0657	0,0754	0,0876	0,0998	0,1095	0,1217	0,1338	0,1460	0,1582	0,1703
	400	m, кг	0,53	0,63	0,72	0,82	0,91	1,10	1,29	1,48	1,67	1,86	2,05	2,24	2,43	2,62	2,81	3,00
	500	Fc. c., м2	0,0219	0,0297	0,0375	0,0454	0,0532	0,0688	0,0845	0,0970	0,1126	0,1283	0,1408	0,1564	0,1721	0,1877	0,2033	0,2190
	500	m, кг	0,66	0,77	0,89	1,01	1,12	1,35	1,58	1,82	2,05	2,28	2,51	2,74	2,98	3,21	3,44	3,67
	600	Fc. c., м2	0,0268	0,0363	0,0459	0,0554	0,0650	0,0841	0,1032	0,1185	0,1376	0,1568	0,1721	0,1912	0,2103	0,2294	0,2485	0,2677
	600	m, кг	0,78	0,92	1,05	1,19	1,33	1,60	1,88	2,15	2,42	2,70	2,97	3,24	3,52	3,79	4,06	4,34
	700	Fc. c., м2	0,0316	0,0429	0,0542	0,0655	0,0768	0,0994	0,1220	0,1401	0,1627	0,1853	0,2033	0,2259	0,2485	0,2711	0,2937	0,3163
	700	m, кг	0,90	1,06	1,22	1,38	1,54	1,85	2,17	2,48	2,80	3,12	3,43	3,75	4,06	4,38	4,70	5,01
	800	Fc. c., м2	0,0365	0,0495	0,0626	0,0756	0,0886	0,1147	0,1408	0,1616	0,1877	0,2138	0,2346	0,2607	0,2868	0,3128	0,3389	0,3650
	800	m, кг	1,03	1,21	1,39	1,57	1,74	2,10	2,46	2,82	3,18	3,54	3,89	4,25	4,61	4,97	5,33	5,69
	900	Fc. c., м2	0,0414	0,0561	0,0709	0,0857	0,1005	0,1300	0,1595	0,1832	0,2127	0,2423	0,2659	0,2955	0,3250	0,3546	0,3841	0,4136
	900	m, кг	1,15	1,35	1,55	1,75	1,95	2,35	2,75	3,15	3,55	3,95	4,35	4,75	5,15	5,55	5,95	6,35
	1000	Fc. c., м2	0,0462	0,0627	0,0793	0,0958	0,1123	0,1453	0,1783	0,2047	0,2377	0,2708	0,2972	0,3302	0,3632	0,3963	0,4293	0,4623
	1000	m, кг	1,27	1,50	1,72	1,94	2,16	2,60	3,04	3,49	3,93	4,37	4,82	5,26	5,70	6,14	6,58	7,02
	1100	Fc. c., м2	0,0511	0,0693	0,0876	0,1058	0,1241	0,1606	0,1971	0,2263	0,2628	0,2993	0,3285	0,3650	0,4015	0,4380	0,4745	0,5110
	1100	m, кг	1,40	1,64	1,89	2,13	2,37	2,85	3,34	3,82	4,31	4,79	5,28	5,76	6,25	6,73	7,22	7,70
	1200	Fc. c., м2	0,0560	0,0759	0,0959	0,1159	0,1359	0,1759	0,2159	0,2478	0,2878	0,3278	0,3598	0,3997	0,4397	0,4797	0,5197	0,5596
	1200	m, кг	1,52	1,79	2,05	2,31	2,57	3,10	3,63	4,15	4,68	5,21	5,74	6,26	6,79	7,32	7,84	8,37
	1300	Fc. c., м2	0,0608	0,0826	0,1043	0,1260	0,1477	0,1912	0,2346	0,2694	0,3128	0,3563	0,3911	0,4345	0,4780	0,5214	0,5649	0,6083
	1300	m, кг	1,64	1,93	2,22	2,50	2,78	3,35	3,92	4,49	5,06	5,63	6,20	6,77	7,34	7,91	8,48	9,05
	1400	Fc. c., м2	0,0657	0,0892	0,1126	0,1361	0,1595	0,2065	0,2534	0,2909	0,3379	0,3848	0,4223	0,4693	0,5162	0,5631	0,6100	0,6570
	1400	m, кг	1,77	2,08	2,39	2,69	2,99	3,60	4,21	4,82	5,43	6,05	6,66	7,27	7,88	8,49	9,10	9,71
	1500	Fc. c., м2	0,0706	0,0958	0,1210	0,1462	0,1714	0,2218	0,2722	0,3125	0,3629	0,4133	0,4536	0,5040	0,5544	0,6048	0,6552	0,7056
	1500	m, кг	1,89	2,22	2,55	2,87	3,20	3,85	4,50	5,15	5,81	6,47	7,12	7,78	8,43	9,09	9,75	10,40

Стандартные размеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGN-K

Типоразмер		Параметр	Габаритный размер по горизонтали, А (мм)
Типоразмер		Параметр	200	250	300	350	400	500	600
Посадочный размер по вертикали, В (мм)	200	Fc. c., м2	0,0126	0,0172	0,0218	0,0264	0,0310	0,0402	0,0494
	200	m, кг	0,32	0,38	0,43	0,49	0,54	0,65	0,76
	250	Fc. c., м2	0,0173	0,0236	0,0299	0,0362	0,0425	0,0551	0,0677
	250	m, кг	0,39	0,45	0,51	0,57	0,64	0,76	0,89
	300	Fc. c., м2	0,0219	0,0299	0,0379	0,0459	0,0539	0,6990	0,0859
	300	m, кг	0,45	0,52	0,59	0,66	0,74	0,88	1,02
	350	Fc. c., м2	0,0266	0,0363	0,0460	0,0557	0,0654	0,0848	0,1042
	350	m, кг	0,51	0,59	0,67	0,75	0,83	0,99	1,16
	400	Fc. c., м2	0,0312	0,0426	0,0540	0,0654	0,0768	0,0996	0,1224
	400	m, кг	0,57	0,66	0,75	0,84	0,93	1,11	1,29
	500	Fc. c., м2	0,0406	0,0554	0,0702	0,0850	0,0998	0,1294	0,1590
	500	m, кг	0,70	0,80	0,91	1,02	1,13	1,34	1,56
	600	Fc. c., м2	0,0499	0,0681	0,0863	0,1045	0,1227	0,1591	0,1955
	600	m, кг	0,82	0,95	1,07	1,20	1,32	1,57	1,82
	700	Fc. c., м2	0,0592	0,0808	0,1024	0,1240	0,1456	0,1888	0,2320
	700	m, кг	0,94	1,09	1,23	1,37	1,52	1,80	2,09
	800	Fc. c., м2	0,0685	0,0935	0,1185	0,1435	0,1685	0,2185	0,2685
	800	m, кг	1,07	1,23	1,39	1,55	1,71	2,03	2,35
	900	Fc. c., м2	0,0778	0,1062	0,1346	0,1630	0,1914	0,1914	0,3050
	900	m, кг	1,19	1,37	1,55	1,73	1,91	2,26	2,62
	1000	Fc. c., м2	0,0871	0,1189	0,1507	0,1825	0,2143	0,2779	0,3415
	1000	m, кг	1,32	1,51	1,71	1,91	2,10	2,49	2,89
	1100	Fc. c., м2	0,0964	0,1316	0,1634	0,2020	0,2372	0,3076	0,3780
	1100	m, кг	1,44	1,65	1,87	2,09	2,30	2,72	3,15
	1200	Fc. c., м2	0,1057	0,1443	0,1761	0,2215	0,2601	0,3373	0,4145
	1200	m, кг	1,57	1,79	2,03	2,27	2,49	2,95	3,42
	1300	Fc. c., м2	0,1150	0,1570	0,1888	0,2410	0,2830	0,3670	0,4510
	1300	m, кг	1,69	1,93	2,19	2,44	2,69	3,18	3,68
	1400	Fc. c., м2	0,1243	0,1697	0,2015	0,2605	0,3059	0,3967	0,4875
	1400	m, кг	1,82	2,07	2,35	2,62	2,88	3,41	3,95
	1500	Fc. c., м2	0,1336	0,1824	0,2142	0,2800	0,3288	0,4264	0,5240
	1500	m, кг	1,95	2,21	2,51	2,80	3,08	3,64	4,21
