ПЕРЕТОЧНАЯ РЕШЕТКА SGPR

Характеристики

Типо размер

100-600мм

Цвет

RAL9016

Скачать PDF

Подробное описание

Переточные решетки SGPR с горизонтальным расположением нерегулируемых V-образных жалюзи используются в системах вентиляции и кондиционирования воздуха и предназначены для монтажа в дверной или стенной проём, межкомнатные перегородки для перераспределения воздуха между помещениями различных типов и назначений. Решётки состоят из двух рам — наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору сквозь решётку. Наружная рама устанавливается в дверной или стенной проём. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решётки на дверях или тонких перегородках толщиной 26-50 мм. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

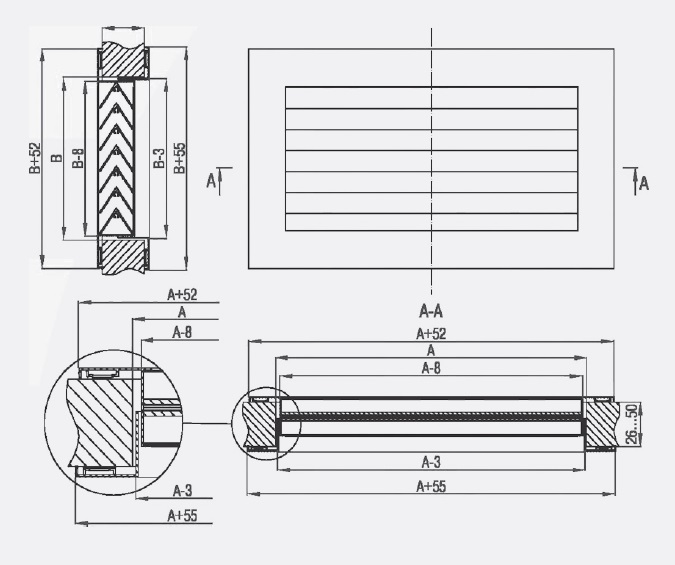

Переточная решетка SGPR

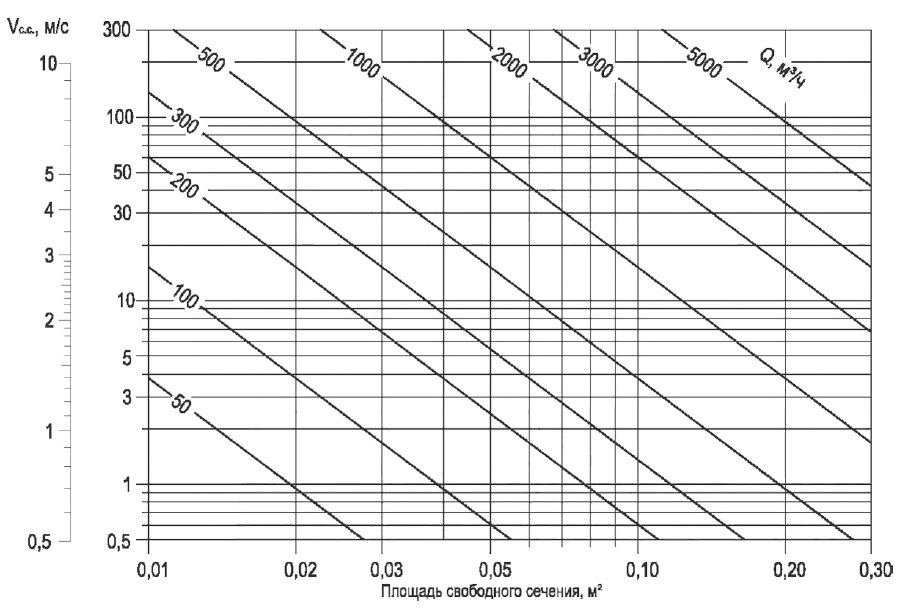

Стандартные типоразмеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGPR

Типоразмер		Параметр	Размер строительного проема по горизонтали, А (мм)
Типоразмер		Параметр	100	150	200	250	300	350	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
Посадочный размер по вертикали, В(мм)	100	Fc. c., м2	0,003	0,005	0,007	0,008	0,01	0,012	0,013	0,017	0,02	0,024	0,025	0,029	0,032	0,036	0,039	0,043	0,044	0,048	0,051	0,055	0,058	0,062	0,065
	100	m, кг	0,34	0,4	0,46	0,52	0,58	0,64	0,7	0,82	0,94	1,06	1,19	1,31	1,43	1,55	1,67	1,79	1,92	2,04	2,16	2,28	2,4	2,52	2,64
	150	Fc. c., м2	0,005	0,008	0,011	0,014	0,017	0,02	0,023	0,029	0,035	0,041	0,044	0,05	0,056	0,062	0,068	0,074	0,08	0,083	0,089	0,095	0,101	0,107	0,113
	150	m, кг	0,4	0,47	0,53	0,6	0,66	0,72	0,79	0,91	1,04	1,17	1,31	1,44	1,57	1,69	1,82	1,95	2,09	2,22	2,35	2,47	2,6	2,73	2,85
	200	Fc. c., м2	0,007	0,011	0,016	0,021	0,025	0,029	0,034	0,042	0,051	0,059	0,064	0,072	0,081	0,089	0,098	0,106	0,111	0,119	0,128	0,136	0,145	0,153	0,162
	200	m, кг	0,46	0,53	0,6	0,66	0,73	0,8	0,86	1	1,13	1,26	1,42	1,55	1,68	1,82	1,95	2,08	2,24	2,37	2,5	2,64	2,77	2,9	3,04
	250	Fc. c., м2	0,009	0,015	0,021	0,027	0,033	0,038	0,044	0,055	0,066	0,078	0,084	0,095	0,106	0,118	0,129	0,14	0,146	0,158	0,169	0,18	0,191	0,203	0,214
	250	m, кг	0,52	0,59	0,66	0,73	0,8	0,87	0,94	1,08	1,22	1,35	1,52	1,66	1,8	1,94	2,08	2,22	2,39	2,53	2,67	2,81	2,95	3,09	3,23
	300	Fc. c., м2	0,012	0,019	0,026	0,033	0,04	0,047	0,054	0,068	0,082	0,096	0,104	0,118	0,132	0,146	0,16	0,174	0,188	0,196	0,21	0,224	0,238	0,252	0,266
	300	m, кг	0,58	0,65	0,73	0,8	0,87	0,94	1,01	1,16	1,3	1,45	1,62	1,77	1,91	2,06	2,2	2,35	2,52	2,67	2,81	2,96	3,1	3,25	3,39
	350	Fc. c., м2	0,015	0,023	0,031	0,039	0,047	0,055	0,063	0,08	0,096	0,112	0,122	0,138	0,154	0,171	0,187	0,203	0,213	0,229	0,245	0,262	0,278	0,294	0,311
	350	m, кг	0,64	0,72	0,79	0,87	0,94	1,01	1,09	1,24	1,39	1,54	1,73	1,88	2,03	2,18	2,33	2,48	2,67	2,82	2,97	3,12	3,27	3,42	3,57
	400	Fc. c., м2	0,017	0,026	0,036	0,045	0,055	0,064	0,074	0,093	0,112	0,131	0,142	0,161	0,18	0,199	0,218	0,237	0,256	0,267	0,286	0,305	0,324	0,343	0,362
	400	m, кг	0,7	0,78	0,85	0,93	1,01	1,09	1,16	1,32	1,47	1,63	1,82	1,98	2,13	2,29	2,44	2,6	2,79	2,95	3,1	3,26	3,41	3,57	3,72
	450	Fc. c., м2	0,019	0,03	0,041	0,051	0,062	0,073	0,084	0,106	0,127	0,149	0,162	0,183	0,205	0,227	0,248	0,27	0,292	0,304	0,326	0,348	0,369	0,391	0,413
	450	m, кг	0,76	0,84	0,92	1,01	1,09	1,17	1,25	1,41	1,58	1,74	1,95	2,12	2,28	2,44	2,61	2,77	2,98	3,15	3,31	3,47	3,64	3,8	3,96
	500	Fc. c., м2	0,02	0,033	0,045	0,058	0,07	0,082	0,094	0,118	0,143	0,167	0,181	0,205	0,229	0,253	0,277	0,301	0,325	0,339	0,363	0,387	0,411	0,435	0,459
	500	m, кг	0,82	0,91	0,99	1,07	1,16	1,24	1,33	1,49	1,66	1,83	2,04	2,21	2,38	2,54	2,71	2,88	3,09	3,26	3,43	3,59	3,76	3,93	4,09
	600	Fc. c., м2	0,025	0,04	0,055	0,07	0,085	0,099	0,114	0,143	0,174	0,202	0,22	0,25	0,28	0,31	0,34	0,37	0,4	0,418	0,448	0,478	0,508	0,538	0,568
	600	m, кг	0,93	1,03	1,12	1,21	1,3	1,4	1,49	1,67	1,85	2,03	2,27	2,45	2,63	2,81	2,99	3,17	3,41	3,59	3,77	3,95	4,13	4,31	4,49
