Шумоглушитель трубчатый прямоугольный ГТП
Подробное описание
Прямоугольный шумоглушитель ГТП имеет небольшие габаритные размеры, невысокую эффективность шумоглушения, но достаточно небольшое аэродинамическое сопротивление.
Примечание

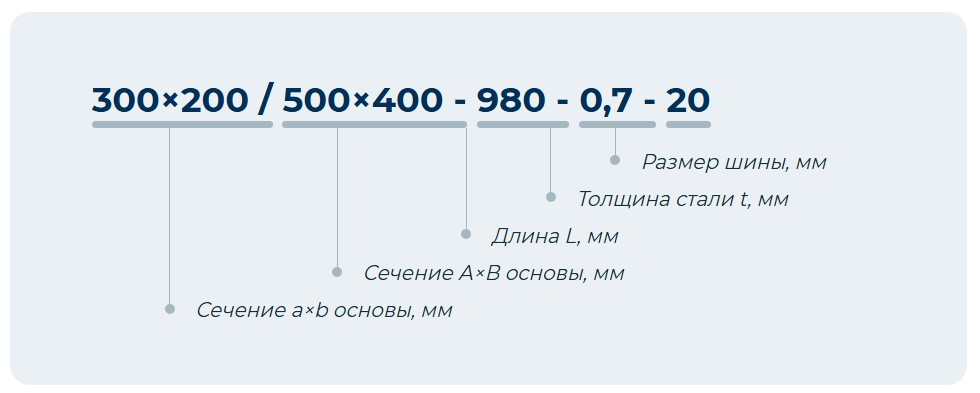

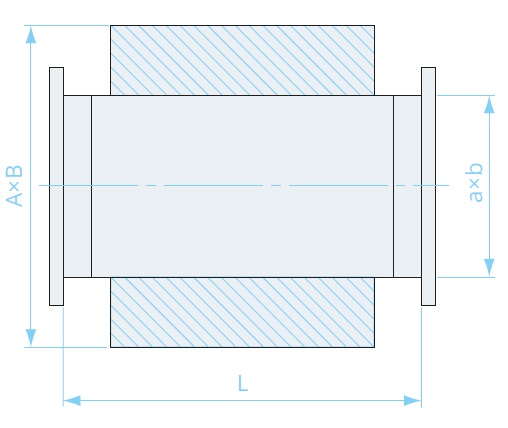

В стандартном шумоглушителе ГТП A(B)=a(b) +200 мм. Возможно изготовление шумоглушителей ГТП по специальному заказу различного сечения A, B и различной длины L.
Технические характеристики
| Модель | a, мм | b, мм | A, мм | B, мм | L, мм | m, кг |
|---|---|---|---|---|---|---|
| ГТП 1-1 | 200 | 100 | 400 | 300 | 980 | 18,8 |
| ГТП 1-2 | 300 | 200 | 500 | 400 | 980 | 26,2 |
| ГТП 1-3 | 400 | 200 | 600 | 400 | 980 | 29,6 |
| ГТП 1- 4 | 400 | 300 | 600 | 500 | 980 | 33,7 |
| ГТП 1-5 | 400 | 400 | 600 | 600 | 980 | 37,3 |
| ГТП 2-1 | 200 | 100 | 400 | 300 | 480 | 11,2 |
| ГТП 2-2 | 300 | 200 | 500 | 400 | 480 | 15,6 |
| ГТП 2-3 | 400 | 200 | 600 | 400 | 480 | 18,1 |
| ГТП 2- 4 | 400 | 300 | 600 | 500 | 480 | 20,4 |
| ГТП 2-5 | 400 | 400 | 600 | 600 | 480 | 22,2 |
| Внутреннее сечение глушителя, мм | Расчетная длина, мм | Снижение уровней звуковой мощности (дб) пластичными глушителям в октавных полосах со среднегеометрическими частотами, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 200×100 | 600 | 2,0 | 7,0 | 10 | 18 | 20 | 16 | 10 | 8 |
| 900 | 3,0 | 11,0 | 18 | 32 | 35 | 29 | 18 | 13 | |
| 300×200 | 600 | 1,0 | 5,0 | 8 | 17 | 15 | 9 | 7 | 6 |
| 900 | 1,5 | 7,0 | 14 | 28 | 26 | 16 | 11 | 9 | |
| 400×200 | 600 | 1,0 | 4,0 | 6 | 14 | 12 | 8 | 6 | 4 |
| 900 | 1,5 | 6,0 | 11 | 25 | 22 | 13 | 10 | 7 | |
| 400×300 | 600 | 0,5 | 3,0 | 5 | 13 | 11 | 7 | 4 | 3 |
| 900 | 1,0 | 4,5 | 8 | 21 | 19 | 12 | 6 | 5 | |
| 400×400 | 600 | 0,5 | 2,0 | 4 | 12 | 8 | 5 | 4 | 3 |
| 900 | 1,0 | 3,0 | 7 | 20 | 15 | 9 | 6 | 5 | |
