Шумоглушитель трубчатый ГТПи
Подробное описание

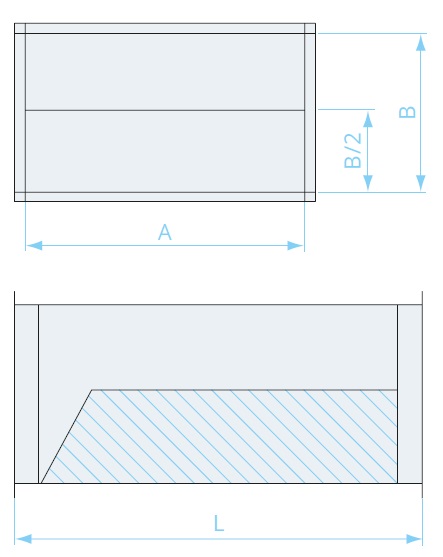

Трубчатый прямоугольный шумоглушитель ГТПи — это воздуховод прямоугольного сечения с продольной пластиной для шумоглушения.
Примечание
Длина шумоглушителя, толщина и материал звукопоглащающего слоя — оcновные факторы, которые понижают шум. По специальному заказу возможно изготовление шумоглушителей ГТПи различного сечения A, B и различной длины L. Если предъявляются высокие требование по уровню шума не только к воздуховоду, но и к оборудованию в целом, то следует установить шумоглушитель совместно со звукоизолированным вентилятором.
Технические характеристики
| Внутреннее сечение глушителя, мм | Расчетная длина, мм | Снижение уровней звуковой мощности (дб) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 300×150 | 600 | 1,0 | 4 | 9 | 11 | 15 | 15 | 11 | 11 |
| 900 | 2,0 | 7 | 15 | 18 | 25 | 25 | 19 | 19 | |
| 400×200 | 600 | 1,0 | 3 | 5 | 9 | 14 | 10 | 7 | 6 |
| 900 | 1,0 | 5 | 9 | 15 | 23 | 16 | 125 | 10 | |
| 500×250 | 600 | 2,0 | 6 | 6 | 15 | 15 | 12 | 9 | 7 |
| 900 | 3,0 | 10 | 15 | 25 | 25 | 20 | 9 | 7 | |
| 500×300 | 600 | 1,5 | 5 | 9 | 12 | 19 | 10 | 8 | 7 |
| 900 | 2,0 | 8 | 15 | 20 | 31 | 17 | 14 | 11 | |
| 600×300 | 600 | 1,5 | 5 | 9 | 12 | 19 | 10 | 8 | 7 |
| 900 | 2,0 | 8 | 15 | 20 | 31 | 17 | 14 | 11 | |
| 600×350 | 600 | 1,0 | 4 | 8 | 10 | 11 | 8 | 6 | 5 |
| 900 | 2,0 | 7 | 13 | 17 | 18 | 13 | 10 | 8 | |
| 700×400 | 600 | 1,0 | 4 | 7 | 8 | 8 | 6 | 5 | 4 |
| 900 | 2,0 | 7 | 11 | 14 | 14 | 10 | 8 | 6 | |
| 800×500 | 600 | 1,0 | 4 | 5 | 6 | 7 | 5 | 4 | 2 |
| 900 | 1,5 | 6 | 8 | 10 | 11 | 8 | 6 | 3 | |
| 1000×500 | 600 | 1,0 | 4 | 5 | 6 | 7 | 5 | 4 | 2 |
| 900 | 1,5 | 6 | 8 | 10 | 11 | 8 | 6 | 3 | |
