Узел прохода
Подробное описание
Узел прохода служит для прохода вентиляционных шахт через кровельные перекрытия зданий. Узлы прохода изготавливаются из х/к стали толщиной 1,2 мм. «Наружная юбка» изготавливается из х/к стали толщиной 3,0 мм. Узлы прохода покрываются грунтом ГФ-21 либо эмалью синего цвета.
Примечание
Для D≤400мм — D₁=D+300
D>400мм — D₁=D+400.

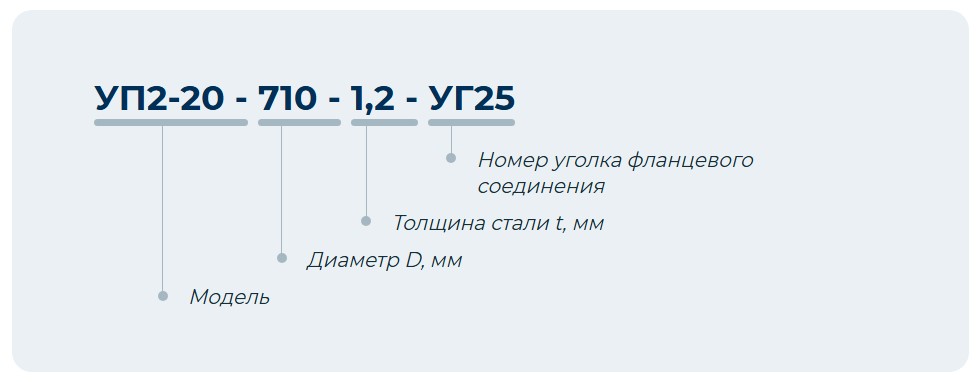

Типы исполнения

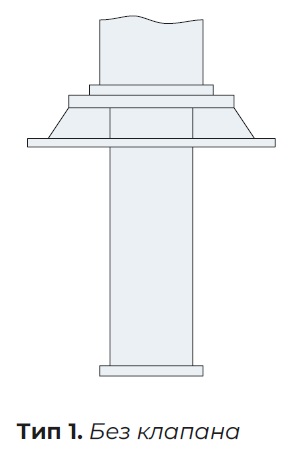

| Без клапана | |||
| Исп. | Модель | D, мм | m, кг |
|---|---|---|---|
| без кольца для сбора конденсата | УП1 | 200 | 16 |
| УП1- 01 | 250 | 17 | |
| УП1- 02 | 280 | 17 | |
| УП1- 03 | 315 | 18 | |
| УП1- 04 | 400 | 24 | |
| УП1- 05 | 450 | 28 | |
| УП1- 06 | 500 | 36 | |
| УП1- 07 | 630 | 44 | |
| УП1- 08 | 710 | 54 | |
| УП1- 09 | 800 | 58 | |
| УП1-10 | 1000 | 76 | |
| УП1-11 | 1250 | 84 | |
| с кольцом для сбора конденсата | УП1-12 | 200 | 16 |
| УП1-13 | 250 | 17 | |
| УП1-14 | 280 | 17 | |
| УП1-15 | 315 | 18 | |
| УП1-16 | 400 | 24 | |
| УП1-17 | 450 | 28 | |
| УП1-18 | 500 | 36 | |
| УП1-19 | 630 | 44 | |
| УП1-20 | 710 | 54 | |
| УП1-21 | 800 | 58 | |
| УП1-22 | 1000 | 76 | |
| УП1-23 | 1250 | 84 | |

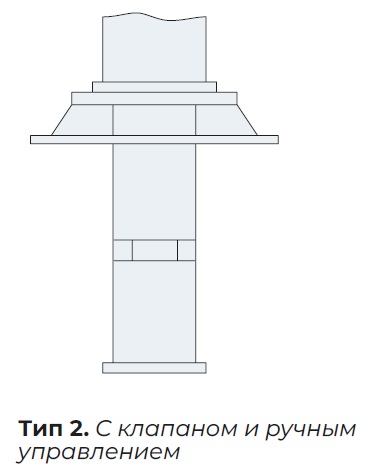

| С клапаном и ручным управлением управлением | |||
| Исп. | Модель | D, мм | m, кг |
| без кольца для сбора конденсата | УП2 | 200 | 16 |
| УП2- 01 | 250 | 17 | |
| УП2- 02 | 280 | 17 | |
| УП2- 03 | 315 | 18 | |
| УП2- 04 | 400 | 24 | |
| УП2- 05 | 450 | 28 | |
| УП2- 06 | 500 | 36 | |
| УП2- 07 | 630 | 44 | |
| УП2- 08 | 710 | 54 | |
| УП2- 09 | 800 | 58 | |
| УП2-10 | 1000 | 76 | |
| УП2-11 | 1250 | 84 | |
| с кольцом лоя сбора конденсата | УП2-12 | 200 | 16 |
| УП2-13 | 250 | 17 | |
| УП2-14 | 280 | 17 | |
| УП2-15 | 315 | 18 | |
| УП2-16 | 400 | 24 | |
| УП2-17 | 450 | 28 | |
| УП2-18 | 500 | 36 | |
| УП2-19 | 630 | 44 | |
| УП2-20 | 710 | 54 | |
| УП2-21 | 800 | 58 | |
| УП2-22 | 1000 | 76 | |
| УП2-23 | 1250 | 84 | |

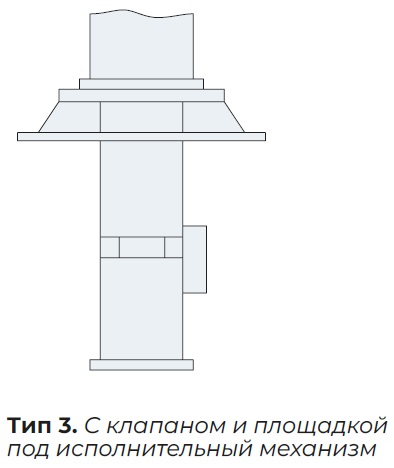

| С клапаном и площадкой под электропривод | |||
| Исп. | Модель | D, мм | m, кг |
|---|---|---|---|
| без кольца для сбора конденсата | УП3 | 200 | 16 |
| УП3- 01 | 250 | 17 | |
| УП3- 02 | 280 | 17 | |
| УП3- 03 | 315 | 18 | |
| УП3- 04 | 400 | 24 | |
| УП3- 05 | 450 | 28 | |
| УП3- 06 | 500 | 36 | |
| УП3- 07 | 630 | 44 | |
| УП3- 08 | 710 | 54 | |
| УП3- 09 | 800 | 58 | |
| УП3-10 | 1000 | 76 | |
| УП3-11 | 1250 | 84 | |
| с кольцом для сбора конденсата | УП3-12 | 200 | 16 |
| УП3-13 | 250 | 17 | |
| УПЗ-14 | 280 | 17 | |
| УП3-15 | 315 | 18 | |
| УП3-16 | 400 | 24 | |
| УП3-17 | 450 | 28 | |
| УП3-18 | 500 | 36 | |
| УП3-19 | 630 | 44 | |
| УП3-20 | 710 | 54 | |
| УП3-21 | 800 | 58 | |
| УП3-22 | 1000 | 76 | |
| УП3-23 | 1250 | 84 | |
| С утепленным клапаном и ручным управлением | |||
| Исп. | Модель | D, мм | m, кг |
|---|---|---|---|
| без кольца для сбора конденсата | УП4 | 200 | 16 |
| УП4 — 01 | 250 | 17 | |
| УП4 — 02 | 280 | 17 | |
| УП4 — 03 | 315 | 18 | |
| УП4 — 04 | 400 | 24 | |
| УП4 — 05 | 450 | 28 | |
| УП4 — 06 | 500 | 36 | |
| УП4 — 07 | 630 | 44 | |
| УП4 — 08 | 710 | 54 | |
| УП4 — 09 | 800 | 58 | |
| УП4 -10 | 1000 | 76 | |
| УП4 -11 | 1250 | 84 | |
| с кольцом для сбора конденсата | УП4 -12 | 200 | 16 |
| УП4 -13 | 250 | 17 | |
| УП4 -14 | 280 | 17 | |
| УП4 -15 | 315 | 18 | |
| УП4 -16 | 400 | 24 | |
| УП4 -17 | 450 | 28 | |
| УП4 -18 | 500 | 36 | |
| УП4 -19 | 630 | 44 | |
| УП4 -20 | 710 | 54 | |
| УП4 -21 | 800 | 58 | |
| УП4 -22 | 1000 | 76 | |
| УП4 -23 | 1250 | 84 | |
| С утепленным клапаном и площадкой под электропривод | |||
| Исп. | Модель | D, мм | m, кг |
|---|---|---|---|
| без кольца для сбора конденсата | УП5 | 200 | 16 |
| УП5- 01 | 250 | 17 | |
| УП5- 02 | 280 | 17 | |
| УП5- 03 | 315 | 18 | |
| УП5- 04 | 400 | 24 | |
| УП5- 05 | 450 | 28 | |
| УП5- 06 | 500 | 36 | |
| УП5- 07 | 630 | 44 | |
| УП5- 08 | 710 | 54 | |
| УП5- 09 | 800 | 58 | |
| УП5-10 | 1000 | 76 | |
| УП5-11 | 1250 | 84 | |
| с кольцом для сбора конденсата | УП5-12 | 200 | 16 |
| УП5-13 | 250 | 17 | |
| УП5-14 | 280 | 17 | |
| УП5-15 | 315 | 18 | |
| УП5-16 | 400 | 24 | |
| УП5-17 | 450 | 28 | |
| УП5-18 | 500 | 36 | |
| УП5-19 | 630 | 44 | |
| УП5-20 | 710 | 54 | |
| УП5-21 | 800 | 58 | |
| УП5-22 | 1000 | 76 | |
| УП5-23 | 1250 | 84 | |
