Клапан лепестковый КЛ
Подробное описание
Клапан предназначен для установки на нагнетательной стороне осевых вентиляторов с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов. Конструкция лепесткового клапана представляет собой корпус, во втулках которого на осях закреплены лопатки.
Примечание
Для перехода с круглого сечения вентилятора на прямоугольное сечение клапана предусмотрена съемная переходная диаграмма.
Технические характеристики

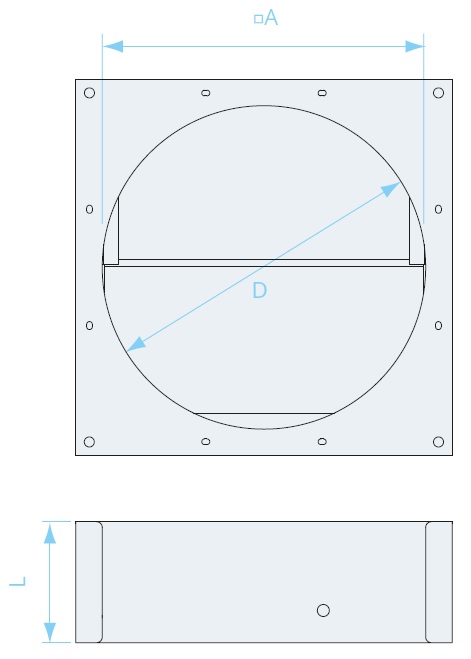

| Модель | № вентилятора | A, мм | B, мм | D, мм | L, мм | m, кг |
|---|---|---|---|---|---|---|
| КЛ- 00 | 4 | 400 | 400 | 403 | 247 | 13,4 |
| КЛ- 01 | 5 | 500 | 500 | 503 | 287 | 17,5 |
| КЛ- 02 | 6,3 | 630 | 630 | 633 | 357 | 24,1 |
| КЛ- 03 | 8 | 800 | 800 | 805 | 332 | 33,5 |
| КЛ- 04 | 10 | 1000 | 1000 | 1006 | 392 | 43,4 |
| КЛ- 05 | 12,5 | 1250 | 1250 | 1258 | 497 | 61,7 |
