Клапан воздушный ABK

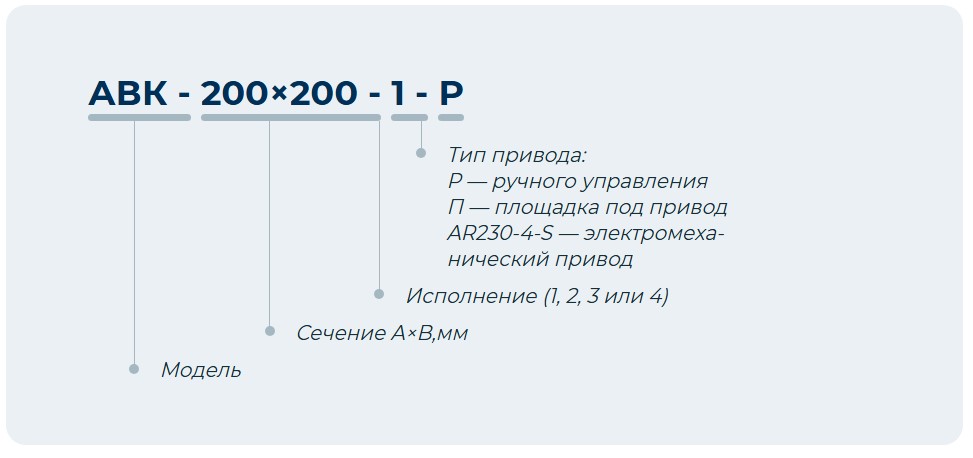

Подробное описание

Клапан предназначен для регулирования расхода воздуха и невзрывоопасных газовых смесей, проходящих через воздуховод, или для перекрытия вентиляционного канала. Устанавливается в системе с давлением до 1000 Па.

Примечание
A — ширина внутр. сечения,
B — высота внутр. сечения,
A1 — ширина без привода,
B1 — высота,
A2 — ширина с приводом.
A1 = A+70, B1 = B+50,
A2 = A1+120 (привод с возвратной пружиной),
A2 = A1+80 (привод без возвратной пружины)
A2 = A1+55 (ручной привод).
В алюминиевой заслонке длина всегда постоянна и равна 125 мм. При высоте заслонки B не кратной 100 мм, оставшаяся часть перекрывается полосой оцинкованной стали.

Важно!

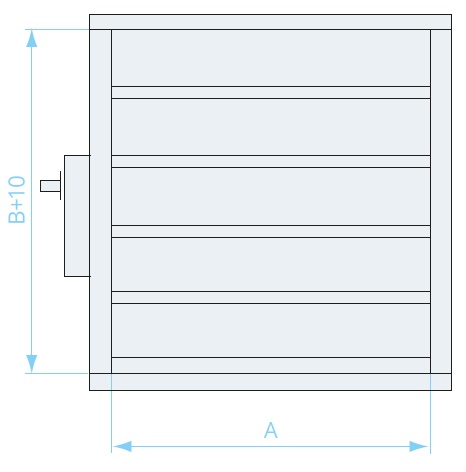

Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера В на 10 мм и равна B+10.

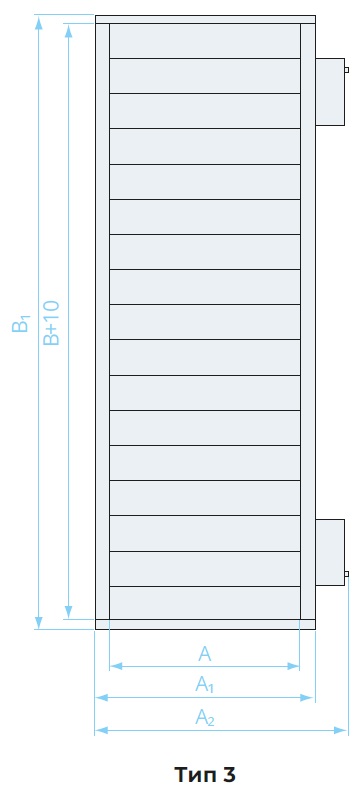

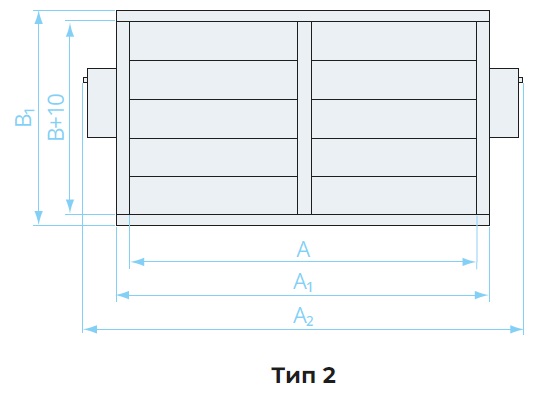

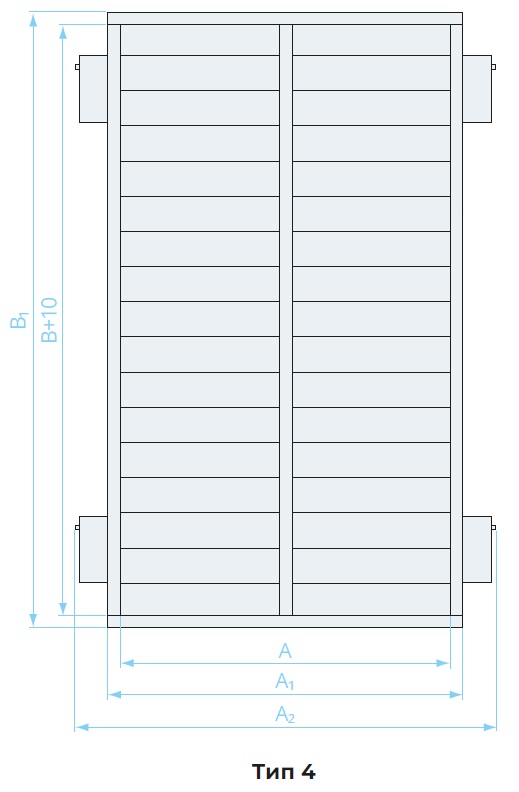

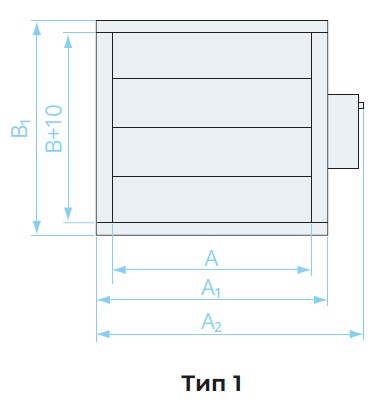

Типы исполнения

Масса без приводов, кг

A, мм	B, мм
A, мм	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
200	2,6	3,2	3,8	4,4	5	5,7	6,3	6,9	*	*	*	*	*	*	*	*	*	*	*
300	3,2	3,9	4,6	5,4	6,1	6,8	7,5	8,2	8,9	*	*	*	*	*	*	*	*	*	*
400	3,8	4,6	5,4	6,3	7,1	7,9	8,7	9,5	10,3	11,1	12 ,0	*	*	*	*	*	*	*	*
500	4,4	5,3	6,3	7,2	8,1	9	9,9	10,8	11,7	12 ,6	13,6	14,7	15,6	*	*	*	*	*	*
600	5	6	7,1	8,1	9,1	10,1	11,1	12,1	13,1	14 ,1	15, 2	16,4	17,4	18,4	*	*	*	*	*
700	5,6	6,8	7,9	9	10,1	11,2	12,3	13,4	14,5	15,6	16 , 8	18,1	19,2	20,3	21,4	*	*	*	*
800	6,3	7,5	8,7	9,9	11,1	12,3	13,5	14,7	15,9	17,1	18 ,4	19,8	21	22,2	23,4	24,6	*	*	*
900	6,9	8,2	9,5	10,8	12,1	13,4	14,7	16	17,9	18 ,6	20	21,5	22,8	24,1	25,4	26,7	28	*	*
1000	*	8,9	10,3	10,4	13,1	14,5	15,9	17,3	18,7	20,1	21,6	23,2	24,6	26	27,4	28,8	30,2	31,6	33
1100	*	9,3	11,1	11,2	14,1	15,6	17,1	17,7	20,1	21,6	23, 2	24,9	26,4	27,9	29,4	30,9	32,4	33,9	35,4
1200	*	10,3	11,9	13,5	15,1	16,7	18,3	19,9	21,5	23, 2	24 , 8	26,6	28,2	29,8	31,4	33	34,6	36,2	37,8
1300	*	*	14,1	16,7	18,1	20,1	22,1	24,1	21,1	28 ,1	30,1	32,6	34,6	36,6	38,6	40,6	42,6	44,6	46,6
1400	*	*	*	17	19,1	21,2	23,3	25,4	27,5	29,6	31,7	34,3	36,4	38,5	40,6	42,7	44,8	46,9	49
1500	*	*	*	18	20,1	22,3	24,5	26,7	28,9	31,1	33, 3	36	38,2	40,4	42,6	44,8	47	49,2	51,4
1600	*	*	*	*	21,1	23,2	25,8	28,1	30,3	32 ,6	34 ,9	37,7	40	42,3	44,6	46,9	49,2	51,5	53,8
1700	*	*	*	*	22,1	24,6	27	29,4	31,7	34 ,1	36 ,5	39,4	41, 8	44,2	46,6	49	51,4	53,8	56,2
1800	*	*	*	*	*	25,7	28,2	30,7	33,2	35,6	38 ,1	41,1	43,6	46,1	48,6	51,1	53,6	56,1	58,5
1900	*	*	*	*	*	26,8	29,4	32	34,6	37,1	39,7	42 , 8	45,4	48	50,6	55,2	55,8	58,3	60,9
2000	*	*	*	*	*	*	30,6	33,3	36	38 ,6	41, 3	44 ,5	47, 2	49	52,6	55,3	57,9	60,6	63,6
2100	*	*	*	*	*	*	33,9	34,6	37,4	40, 2	42 ,9	46 , 2	49	51,8	54,6	57,3	60,1	62,9	65,7
2200	*	*	*	*	*	*	*	35,9	38,8	41,7	44 ,5	47,9	50, 8	53,7	56,5	59,4	62,3	65,2	68,1
2300	*	*	*	*	*	*	*	*	40,2	43, 2	46 ,1	49,6	52 ,6	55,6	58,5	61,5	64,5	67,5	70,5
2400	*	*	*	*	*	*	*	*	*	43,9	47,7	51, 3	54 ,4	57,5	60,5	63,6	66,7	69,8	72,9

Технические характеристики устанавливаемых электроприводов

Тип привода Sputnik	Питающее напряжение, В	Момент вращения, Hм	Тип регулирования	Время срабатывания, сек	Класс защита / Степень защиты
Sputnik AR230 - 4 -S	AC 230	4	3-позиционное	55	IP54
Sputnik AR230 -5-S	AC 230 ±10%	5	возвратная пружина	70≤20	IP54
Sputnik AR230 -8-S	AC 230	8	2 /3-позиционное	30	IP54
Sputnik AR230 -10 -S	AC 230	10	возвратная пружина	100≤25	IP54
Sputnik AR230 -16-S	AC 230	16	2 /3-позиционное	80	IP54
Sputnik AС24 -5-S	AC/DC 24	5	возвратная пружина	70≤20	IP54
