Заслонка взрывозащищенная круглая АЗД 196 / 197
Характеристики
Диаметр, мм
200 - 1000
Масса, кг
4,5-47,5
Заслонка взрывозащищенная круглая АЗД 196 / 197
Подробное описание
Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиля‐ ционных системах взрыво‐ опасных производств. Изготовлена из черной стали.
Примечание

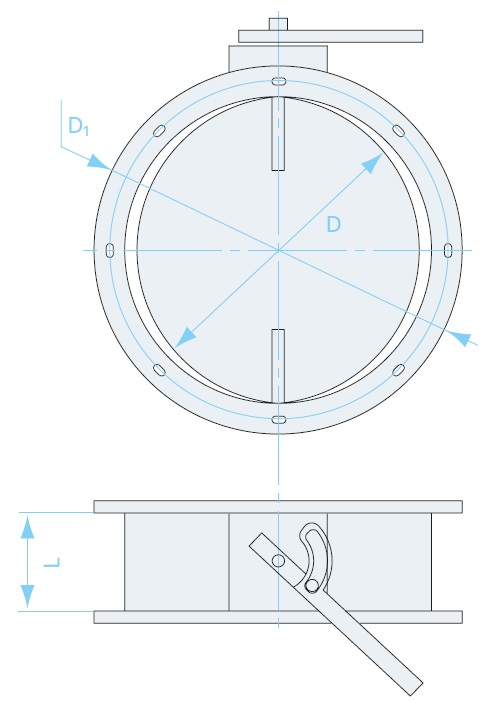

В стандартной заслонке L = 3 5 0 м м .
Установка возможна во взрывоопасных зонах помещений классов В1, В1А, В1Б по классификации ПУЭ.
| Модель | D, мм | D₁, мм | m, кг |
|---|---|---|---|
| АЗД 196- 00 | 200 | 250 | 4,5 |
| АЗД 196- 01 | 250 | 300 | 5,5 |
| АЗД 196- 02 | 280 | 330 | 6,1 |
| АЗД 196- 03 | 315 | 365 | 7,1 |
| АЗД 196- 04 | 355 | 405 | 9,1 |
| АЗД 196- 05 | 400 | 450 | 10,5 |
| АЗД 196- 06 | 450 | 500 | 12,0 |
| АЗД 196- 07 | 500 | 550 | 13,7 |
| АЗД 196- 08 | 560 | 610 | 15,7 |
| АЗД 197- 00 | 630 | 680 | 25,3 |
| АЗД 197- 01 | 710 | 790 | 28,8 |
| АЗД 197- 02 | 800 | 864 | 35,1 |
| АЗД 197- 03 | 900 | 964 | 12,0 |
| АЗД 197- 04 | 1000 | 1064 | 47,5 |
