Подробное описание

Крестовина применяется для соединения нескольких магистралей вентиляции или для создания ответвлений.

Примечание

Если B>(d1+d2)/2+120 мм, то имеет смысл  рассмотреть возможность использования двух тройников.

Для D 1 0 0 – 3 1 5 — A = 4 0 м м ,
D 3 5 5 – 8 0 0 — A = 6 0 м м ,
D 900 и выше — A=100 мм.

В стандартных крестовинах
дляD 100–1000 — Н=H1=30 мм,
D 1000 и выше—Н=H1=60 мм.

Для D 1 0 0 – 355 — t = 0, 55 м м ,
D 4 0 0 – 8 0 0 — t = 0,7 м м ,
D 900 и выше — t=1,0 мм.

По специальному заказу возможно изготовление крестовин любого исполнения.

Важно!

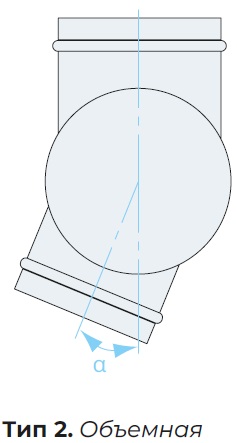

Для типа 2 в примечании следует указывать угол смещения α.

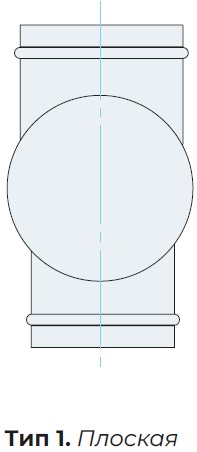

Типы исполнения
